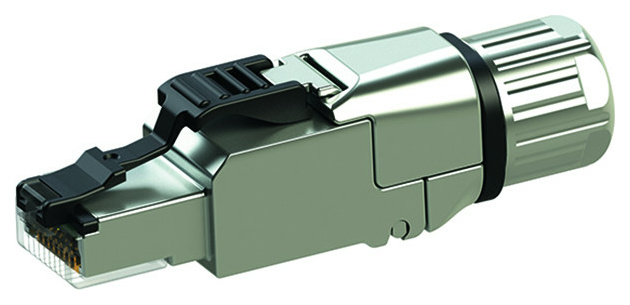

Telegärtner MFP8 IE T568A RJ45Stecker Cat.6A

Telegärtner Stecker MFP8 IE 6A 100023084 Hersteller:Telegärtner Bezeichnung:Stecker MFP8 IE 6A AWG22-24+27 T568A Typ:100023084 Ausführung:Stecker (Plug) Steckverbindertyp:RJ45 8(8) Geschirmt:ja Kategorie:6A (IEC) Anschlussart:Crimp Spezialwerkzeug notwendig:nein Geeignet für Rundkabel:nein Geeignet für Flachkabel:nein Geeignet für Litzenleiter:ja Geeignet für Massivleiter:ja Farbe:Silber Transparent:nein AWG-Bereich:22..27 Telegärtner Stecker MFP8 IE 6A 100023084: weitere Details Die feldkonfektionierbaren RJ45-Stecker der Baureihe MPF8 von Telegärtner können direkt auf das Installationskabel montiert werden, um Endgeräte mit RJ45-Anschluss mit dem Netzwerk zu verbinden Anschlussdose und Patchkabel werden nicht benötigt. Die MFP8-Baureihe ist die optimale Lösung für geschirmte Modular Plug Terminated Link (MPTL), End-to-End Links (E2E Links) und Direct Attach Cabling (DAC).Mit dem feldkonfektionierbaren RJ45-Stecker MFP8 von Telegärtner können Endgeräte mit RJ45-Anschluss einfach, schnell und sicher an das Installationskabel angeschlossen werden. Wird das Endgerät über dem Kabelauslass montiert oder wird das Kabel bis in das Schutzgehäuse des Geräts geführt, ist der Anschluss unsichtbar und für Unbefugte unzugänglich, was nicht nur gut aussieht, sondern dem Anwender auch das entscheidende Plus an Manipulationssicherheit bietet.Leistungsmerkmale:Steckverbinder gemäß IEC 60603-7 RJ45 8P8C,geeignet für 10 Gigabit Ethernet 10GBASE-T gemäß IEEE 802.3,geeignet für Four Pair Power over Ethernet 4PPoE gemäß IEEE 802.3bt,Vierkammer-Adermanager mit Farbcodierung T568A,für geschirmte Verkabelungen,multiportfähig,in 60 Sekunden und ohne Spezialwerkzeug konfektionierbar,optimiert für die Montage vor Ort,IPC-Durchdringkontakte geeignet für Massiv- und Litzenleiter,Schutzart IP20,geeignet für Kabelaußendurchmesser 5,5 bis 10,0 mm,Kabelzugentlastung geschraubt SW13,mit vormontierter Schutzkappe,UL-gelistet,SAP Artikelbezeichnung CU-CN MFP8 IE T568A C6A D1-1.6Anmerkungen: AWG 24/1-22/1, AWG 27/7-22/7, mit vormontierter SchutzkappeBrandschutzklasse: Nicht relevantBrennendes Abtropfen: Nicht relevantRauchentwicklung: Nicht relevantSäureentwicklung: Nicht relevantAusführung: 10x1er VerpackungKurzbezeichnung: MFP8 IE T568 A Cat.6A (ISO/IEC) Geliefert wird: Telegärtner Stecker MFP8 IE 6A AWG22-24+27 T568A 100023084, Verpackungseinheit: 1 Stk., EAN: 4018359479824

feldkonfektionierbarer RJ45-Steckverbinder, Kat.6A(IEC) AWG24/1-AWG22/1, AWG27/7-AWG22/7 (J00026A5000 / neu: 100023084)Wichtige Daten:Ausführung: AWG 24/1 - 22/1, AWG 27/7 - 22/7Verpackung Breite in mm: 140Verpackung Höhe in mm: 300Verpackung Tiefe in mm: 45Versandgewicht in Gramm: 300RJ45-Steckverbinder MFP8 Kat.6A (tief)&#8226, vormontierte Schutzkappe&#8226, robustes Zinkdruckgussgehäuse&#8226, 360° Schirmung&#8226, vollautomatische Abschirmung zwischen den Adernpaaren&#8226, 3-stufige Kabelabfangung (Kabeldurchmesser 5,0 bis 10,0 mm)&#8226, in 60 Sekunden und ohne Spezialwerkzeug konfektionierbar&#8226, optimiert für den Feldeinsatz, auch unter schwierigen Bedingungen&#8226, sichere Übertragung auch bei Störungen von außen&#8226, 4-Kammern-Adernmanager (erhältlich mit Farbkodierung T568A oder T568B und PROFINET)&#8226, geeignet für Verkabelungen in Bürogebäuden, Rechenzentren, Industrieanlagen und Heimnetzwerken&#8226, höchste Zuverlässigkeit&#8226, ideal für Reparatur und Erweiterung von Netzwerken&#8226, Durchdring-Kontakte geeignet für Massivleiter und LitzenleiterAnwendungsbeispiele:- geeignet für Verkabelungen in Bürogebäuden, Rechenzentren, Industrieanlagen und Heimnetzwerken- optimiert für den Feldeinsatz, auch unter schwierigen Bedingungen- ohne Spezialwerkzeug konfektionierbar

Der RJ45-Stecker Cat.6A ist der für zeitsparende und zuverlässige Konfektionierung vor Ort, für alle Netze von Voice bis 10 Gigabit Ethernet. In nur 60 Sekunden lässt er sich auf alle gängigen Kabeltypen montieren – ohne Spezialwerkzeug. Gerade bei begrenzten Platzverhältnissen in Rechenzentren lassen sich so Verbindungen zentimetergenau schnell und kostengünstig realisieren. Kabelüberlängen und die daraus resultierenden Platzprobleme gehören der Vergangenheit an. Und dank seiner kompakten Bauform ist der multiportfähige Cat.6A Steckverbinder auch auf engstem Raum einsetzbar.Anwendung:Schritt 1: Kabelmantel entfernen, Adernpaare vorsortieren, entdrillen und in den Adernmanager einführen. Die integrierte Montagehilfe schützt die Platine und erleichtert die Montage. Bei der gut sichtbaren Bedruckung kann zwischen dem Farbcode nach T568A und T568B gewählt werden. Adernmanager mit einer Zange zusammendrücken und überstehende Adern abschneiden.Schritt 2: Montagehilfe abziehen und die Platine mit den angeschlossenen Adern in das Steckergehäuse einführen. Das Adernmanagement ist verdrehsicher gestaltet und kann nur in der richtigen Orientierung in das Steckergehäuse geschoben werden.Schritt 3: Gehäuse verrasten und die Zugentlastung einrasten.
