Technisat GIGATENNE 850 Astra / Hotbird beige

Produktbeschreibung

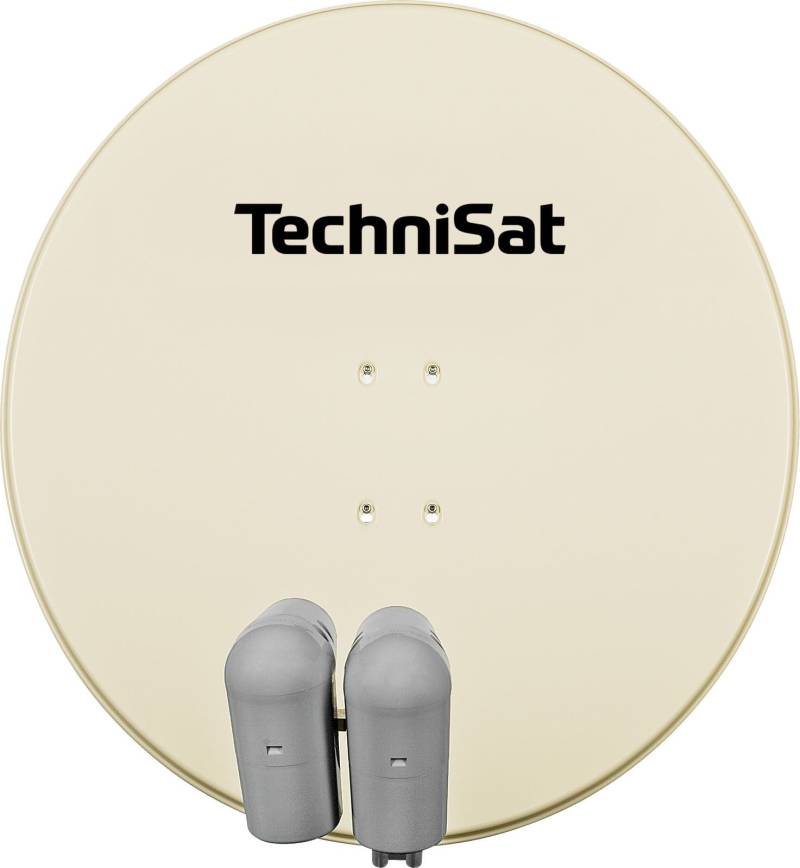

Technisat GIGATENNE 850 Astra / Hotbird beige Die GIGATENNE 850 besteht aus dem 85 cm großen Hochleistungs-DigitalSat-Antenne SATMAN 850 Plus, 2 UNYSAT Universal-Quattro-LNBs und einer AZ/EL-Halterung mit Multifeed-Erweiterung zum gleichzeitigen Empfang der Satellitensysteme ASTRA 19,2° Ost und Eutelsat Hotbird 13° Ost. Zum Anschluss von Endgeräten (Sat-Receiver, TV Geräte mit integriertem Receiver) ist ein Multischalter erforderlich, wir empfehlen hierzu das Multischalter-System GigaSwitch 9/8, Spaun SMS 9807, Kathrein 2908 usw. Multischalter 9xX (beim Einsatz von Quattro-LNBs zwingend erforderlich) Da an jedem Ausgang des UNYSAT-Universal-Quattro-LNB nur ein Sat-Block anliegt (und nicht das gesamte Frequenzspektrum), ist zur Verteilung der Signale an die jeweiligen Teilnehmer ein Multischalter-System (nicht im Lieferumfang enthalten) erforderlich. Dieses System übernimmt dann die Schaltung zwischen den einzelnen Sat-Blöcken, so dass an den Ausgängen des Multischalters für jeden Teilnehmer die gesamte Frequenzbreite des Sat-Empfangs zur Verfügung steht. Empfangsgeräte können also auf direktem Wege nicht an den Quattro-LNB angeschlossen werden. Technische Daten: Nennmaß: 0,85 m F/D: 0,67 G/T: 17,2 db/K Gewinn: 38,2 dB ; bei 11,3GHz Offsetwinkel: 21 ° Feedaufnahme: Multifeed Material: Aluminium Materialstärke: 1,6 mm Beschichtung: beidseitig pulverbeschichtet Eingangsfrequenzbereich: Unterer Frequenzbereich: 10,7 - 11,7 GHz Oberer Frequenzbereich: 11,7 - 12,75 GHz Ausgangsfrequenzbereich: Unterer Frequenzbereich: 950 - 1950 MHz Oberer Frequenzbereich: 1100 - 2150 MHz LOF: Unterer Frequenzbereich: 9,75 GHz ± 3MHz Oberer Frequenzbereich: 10,6 GHz ± 3MHz Rauschmaß: Unterer Frequenzbereich: 0,6 dB max. Oberer Frequenzbereich: 0,6 dB max. Stromversorgung: Spannungsversorgung vertikal: 11,5 - 14,5 V Spannungsversorgung horizontal: 16 - 19 V Lieferumfang: DigitalSat-Antenne SATMAN 850 Plus AZ/EL-Halterung 2x Unysat LNB im Wetterschutzgehäuse Schrauben Werkzeug Montageanleitung
