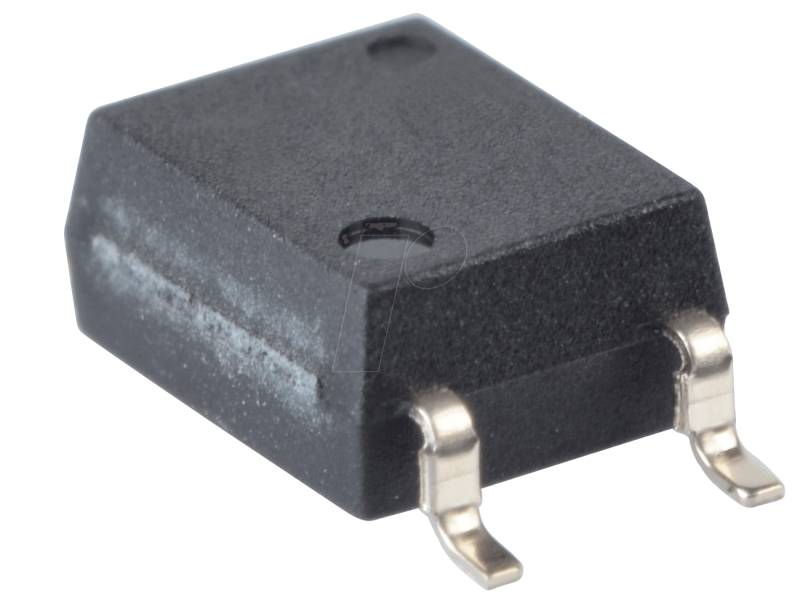

TLP109 - Optokoppler, 3,75kV, 20V, 8mA >20%, MFP5

Produktbeschreibung

Der Mini-Flachkoppler TLP109 von Toshiba ist ein kleiner Umrisskoppler, der sich für die Oberflächenmontage eignet. Der TLP109 besteht aus einer Infrarot-LED mit hoher Ausgangsleistung, die optisch mit einem Hochgeschwindigkeits-Fotodioden-Transistor-Chip gekoppelt ist.Der TLP109 ist im SO6-Gehäuse untergebracht und garantiert eine Kriechstrecke von . 5,0 mm, eine Luftstrecke von . 5,0 mm und eine Isolationsstärke von . 0,4 mm. Damit erfüllt der TLP109 die Anforderungen der internationalen Sicherheitsnormen für verstärkte Isolationsklassen.Pinout:1: Anode3: Kathode4: Emitter(GND)5: Kollektor (Ausgang)6:Vcc
