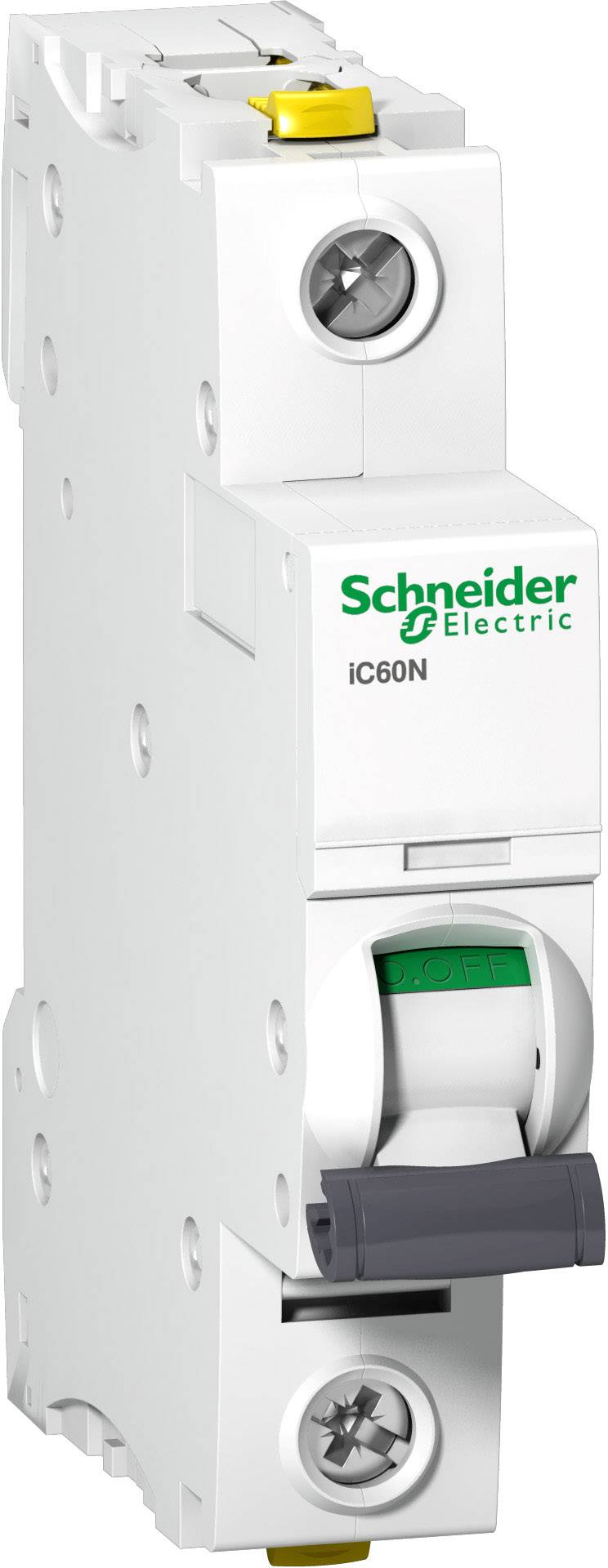

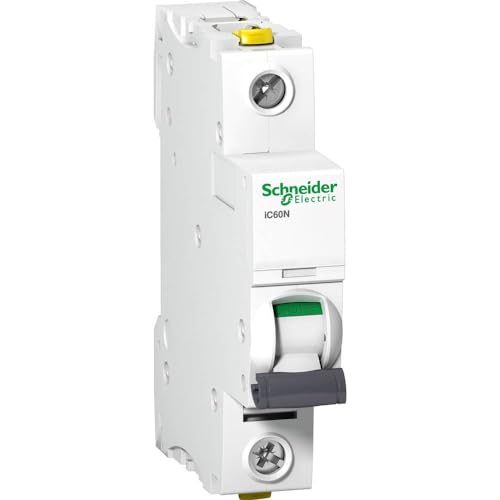

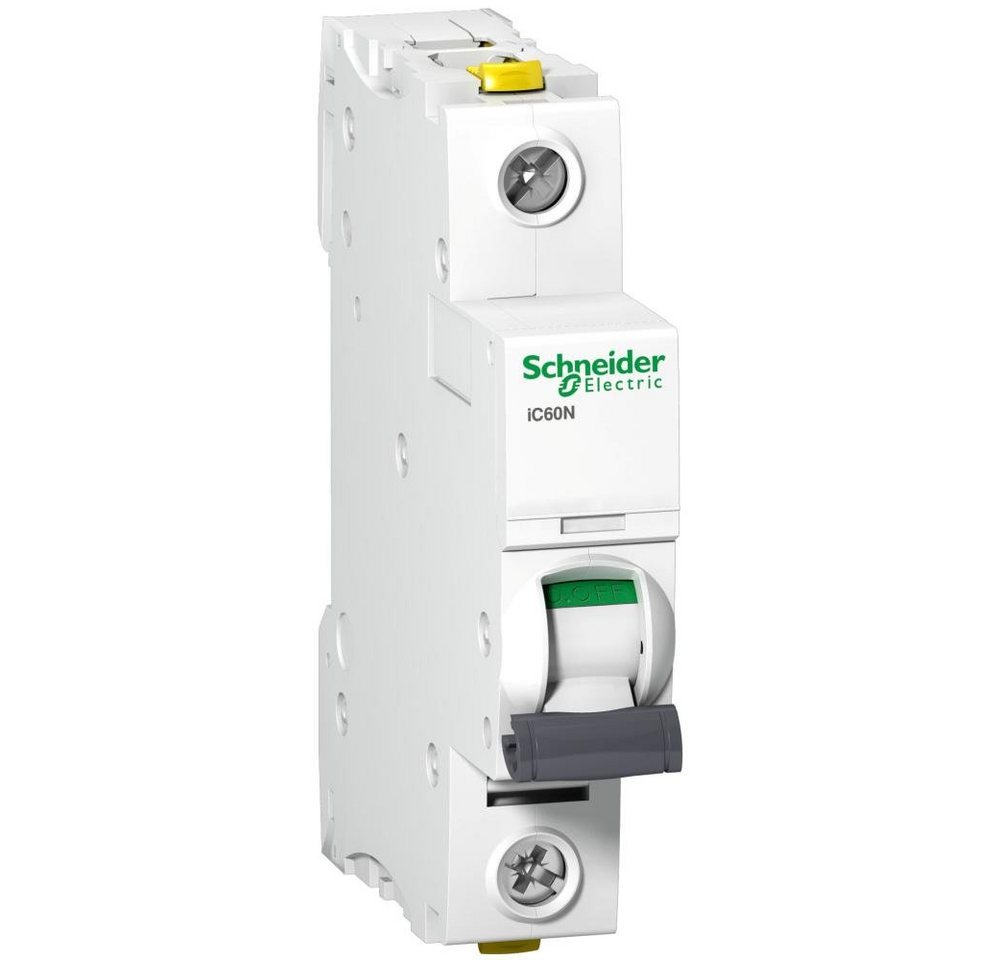

Schneider Electric A9F03113 A9F03113 Leitungsschutzschalter 13A 230V

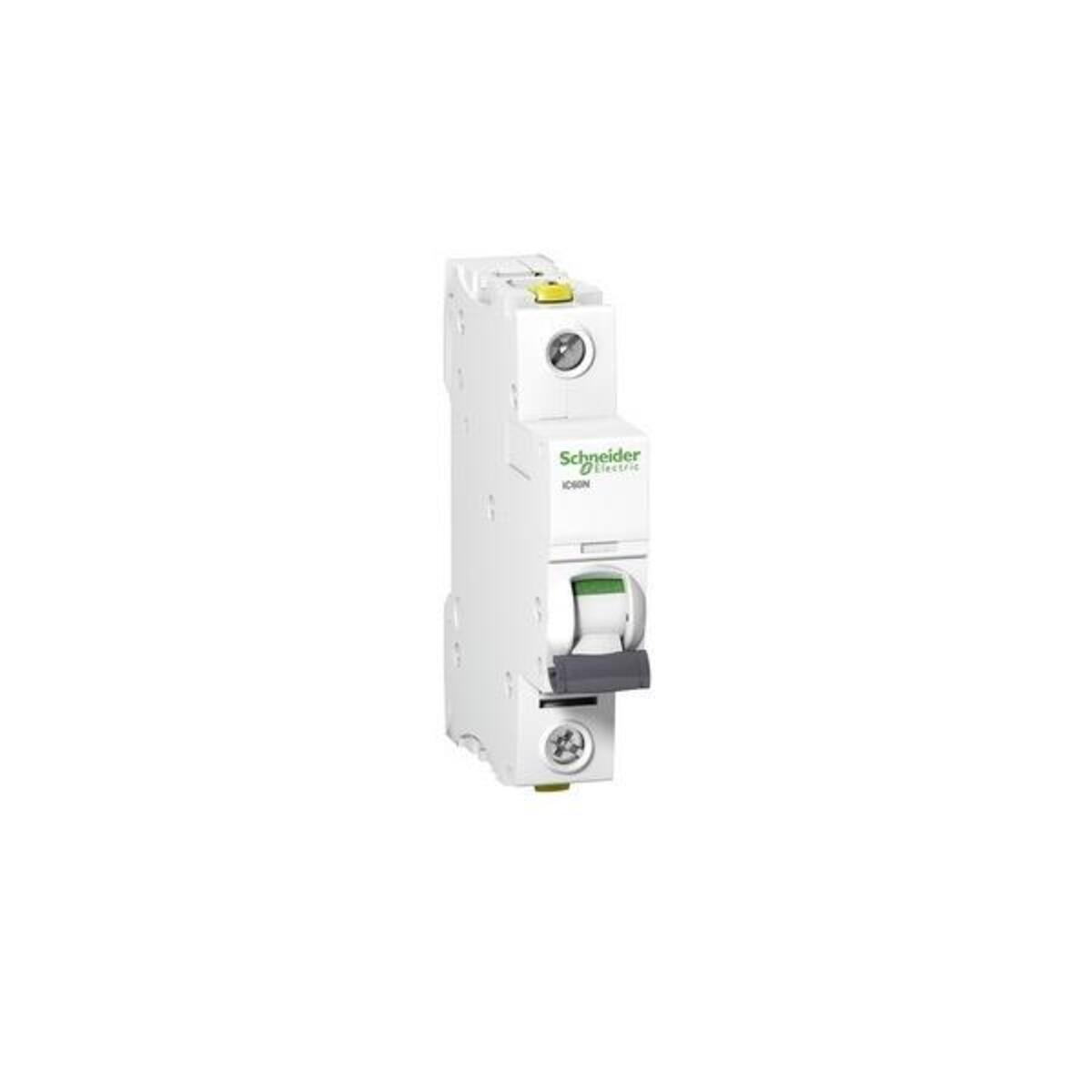

Schneider Electric LS-Schalter A9F03113 Hersteller:Schneider Electric Bezeichnung:LS-Schalter 1P 13A B IC60N Typ:A9F03113 Einbautiefe:44,5 mm Auslösecharakteristik:B Polzahl (gesamt):1 Anzahl der abgesicherten Pole:1 Bemessungsstrom:13 A Bemessungsspannung:230 V Bemessungsisolationsspannung Ui:500 V Bemessungsstoßspannungsfestigkeit Uimp:6 kV Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V:6 kA Spannungsart:AC/DC Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V:10 kA Frequenz:50..60 Hz Verlustleistung:2,3 W Energiebegrenzungsklasse:3 Unterputzmontage:nein Mitschaltender Neutralleiter:nein Überspannungskategorie:4 Verschmutzungsgrad:3 Zusatzeinrichtungen möglich:ja Breite in Teilungseinheiten:1 Schutzart (IP):IP20 Umgebungstemperatur während des Betriebs:-35..70 °C Anschließbarer Leiterquerschnitt mehrdrähtig:1..16 mm² Anschließbarer Leiterquerschnitt eindrähtig:1..25 mm² Explosionsgeschützt:nein Schneider Electric LS-Schalter A9F03113: weitere Details Leitungsschutzschalter Acti 9 iC60N, 6kA (IEC/EN 60898-1), 10kA (IEC/EN 60947-2). 1-polig, Nennstrom 13A, B-Charakteristik, Betriebsspannung (Ue) 220-240V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Klemmen IP20, mitfahrende Isolationsabdeckung. Doppel-Anschlussklemme von oben oder unten. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60N Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!. Geliefert wird: Schneider Electric LS-Schalter 1P 13A B IC60N A9F03113, Verpackungseinheit: 1 Stk., EAN: 3606480439681

iC60N 230/400 V, 6 kA nach VDE 0641/T11, Charakteristik B: 3 - 5 x In, C: 5 - 10 x In, Doppelanschlussklemme für Steg-Phasenschiene und Kabel: In &lt,= 25A: 25 mm² (starr) und 16 mm² (flexibel), In &gt,= 32A: 25 mm² (starr) und 25 mm² (flexibel), Querverschienung mit FI-Schalter iID möglich, die Herausnahme des einzelnen Gerätes aus dem querverschienten Verbund ist möglich, mit Fehlermeldeanzeige für Kurzschluss- und Überlastauslösung, Frontseitig und werkzeuglos betätigbares Befestigungselement für die...

Schneider Electric A9F03113 Leitungsschutzschalter iC60N bietet zuverlässigen Schutz für einphasige Stromkreise Nennstrom von 13 Ampere ermöglicht die Absicherung von Geräten und Anlagen mit entsprechendem Energiebedarf Die B-Charakteristik gewährleistet einen ausgewogenen Schutz bei mittleren Einschaltströmen, ideal für allgemeine Anwendungen Dank kompakter Bauweise passt der Schutzschalter problemlos in gängige Verteilerkästen und Schaltanlagen Erfüllt hohe Sicherheitsstandards und trägt somit zum zuverlässigen Betrieb elektrischer Installationen bei

Leitungsschutzschalter iC60N B-Charakteristik Schaltvermögen:6 kA nach VDE 0641/T11, 10 kA nach IEC 60947.2 Charakteristik Kurve B:Arbeitsbereich des magnetischen Auslösers: 3-5 x In Nennspannung:230/400 V AC Anschlussklemmen:bis In 25 A max. 25 mm 2 , ab 32 A bis 63 A max. 25 mm 2 Doppelanschlussklemme für Steg-Phasenschiene und Kabel:In 25 A: 25 mm 2 (starr) und 16 mm 2 (flexibel), In 32 A: 25 mm 2 (starr) und 25 mm 2 (flexibel) Die Herausnahme des einzelnen Gerätes aus dem querverschienten Verbund ist möglich. Mit Fehlermeldeanzeige für Kurzschluss- und Überlastungsauslösung. Frontseitig und werkzeuglos betätigbares Befestigungselement für die Hutschienenmontage. Montage von elektrischen Zusatzeinrichtungen seitlich möglich. 1-polig Stromstärke: 13 A, 1-p Einbautiefe 44,5 mm Auslösecharakteristik B Polzahl (gesamt) 1 Anzahl der abgesicherten Pole 1 Bemessungsstrom 13 A Bemessungsspannung 230 V Bemessungsisolationsspannung Ui 500 V Bemessungss - Install.Baumaterial Zählerschr./Verteilg Reiheneinb.Inst.-Ger - GS Automat B 13A 1-polig A9F03113 IC60N

Leitungsschutzschalter Acti 9 iC60N, 6kA (IEC/EN 60898-1), 10kA (IEC/EN 60947-2). 1-polig, Nennstrom 13A, B-Charakteristik, Betriebsspannung (Ue) 220-240V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Klemmen IP20, mitfahrende Isolationsabdeckung. Doppel-Anschlussklemme von oben oder unten. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60N Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
