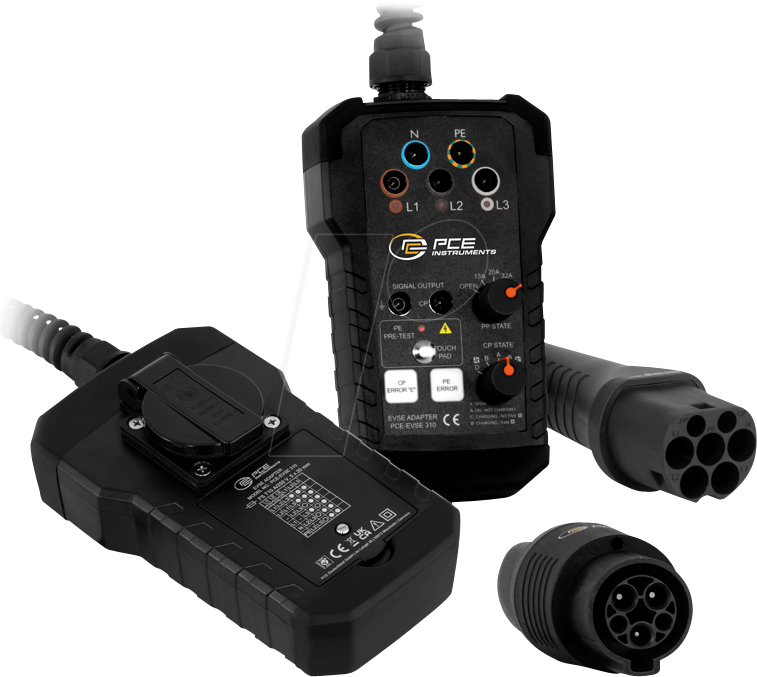

PCE EVSE 310+ - EVSE-Tester PCE-EVSE 310+

Produktbeschreibung

PCE Instruments EVSE-Tester PCE-EVSE 310+PE-VorprüfungStatus des Proximity-Pilot PP und des Control-Pilot CPSimulation von CP-Fehler ''E'' und von PE-FehlerNetzsteckdose für MesszweckeSicherheitsmessbuchseninkl. Typ 2 Steckerinkl. Adapter auf Typ 1 Produktvorteile:Der EVSE-Tester für Wallboxen ist für VDE 0100 Tester um Ladestationen (Ladebetriebsart 3) für E-Autos zu prüfen. Dieser Adapter kann mit dem Installationstester PCE-ITE 55B oder mit den meisten anderen üblichen VDE 0100 Testern verwendet werden. Dank der LEDs für die Spannungserkennung an den 3 Phasen kann schnell festgestellt werden wenn ein Installationsfehler vorliegt. Mit dem PP State Drehschalter kann die Strombelastbarkeit des Ladekabels simuliert werden. Die Strombelastbarkeit wird mit verschiedenen Widerständen im EVSE-Tester für Wallboxen simuliert, die zwischen PP- und PE-Leitern angeschlossen sind. Mit dem Drehschalter CP State können verschiedene Fahrzeugzustände simuliert werden. Die Fahrzeugzustände werden mit verschiedenen Widerständen simuliert, die zwischen den CP- und PE-Leitern angeschlossen sind.An die Steckdose kann eine externe Last angeschlossen werden. Dieser Ausgang ist nur für Messzwecke vorgesehen und bietet die Möglichkeit, die Funktion des Stromzählers zu überprüfen. Zudem kann mit dem EVSE-Tester für Wallboxen auch ein PE-Fehler (Erdschluss) simuliert werden. Der EVSE-Tester für Wallboxen wird in einer Gerätetasche geliefert. Optional gibt es für Wallboxen mit Typ 1-Anschluss noch einen Adapter. Technische Daten:Testfunktionen PE Vor-Test ja, mit kapazitiver ElektrodePP Simulation offen, 13 A, 20 A, 32 A, 63 ACP Status A, B, C, DCP Fehler ''''E'''' EPE Fehler / Erdungsfehler JaAnschlüsse L1, L2, L3, N, PEAnschlüsse Zusatzinformation max. 230V (1-Phase) / 430V (3-Phasen) ; 50 / 60Hz10A / 250 VTyp 2 Stecker fest am Kabel(für Typ 1 optionaler Adapter erforderlich)Norm(en) IEC62196-2 Typ 2 SteckerKabellänge 25 cmSicherheitsstandard CAT II / 300VNetzsteckdose max. 250 V; 50/60 Hz; 10 AAusgänge 2 St. 4mm Buchsen (Signalausgangsklemmen)Sicherung(en) Netzsteckdose T10A/250VSchutzklasse (Gerät) IP40Gewicht 643 gAbmessungen (L x B x H) 600 x 105 x 73 mmBetriebsbedingungen 0 ... 40 °C , 80 % r.FLagerbedingungen -10 ... 50 °C , 80 % r.FSprachen der Anleitung Deutsch, Englisch Lieferumfang:1 x EVSE-Tester für Wallboxen PCE-EVSE 3101 x Bedienungsanleitung1 x Transporttasche1 x Typ 2 Stecker
