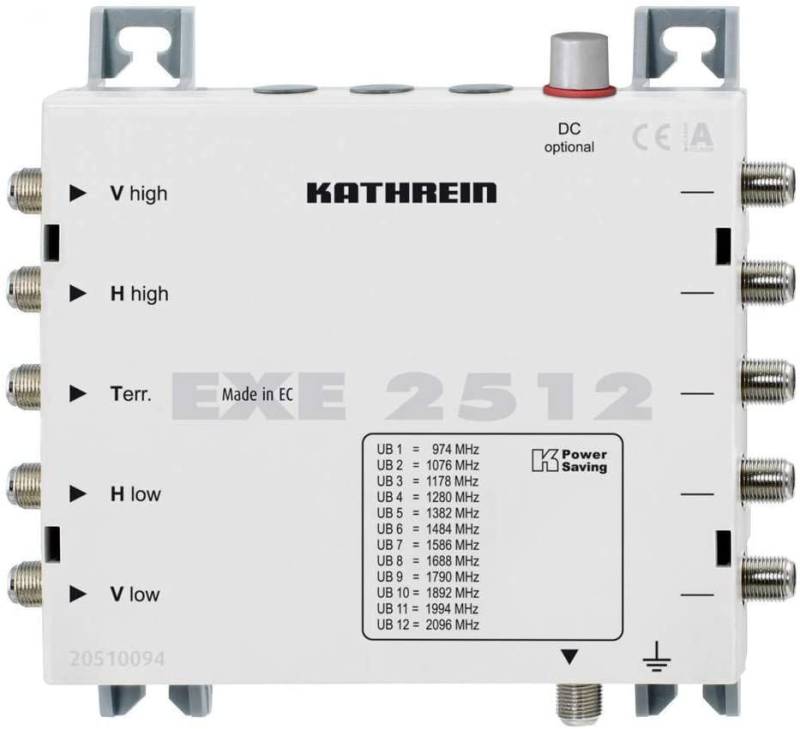

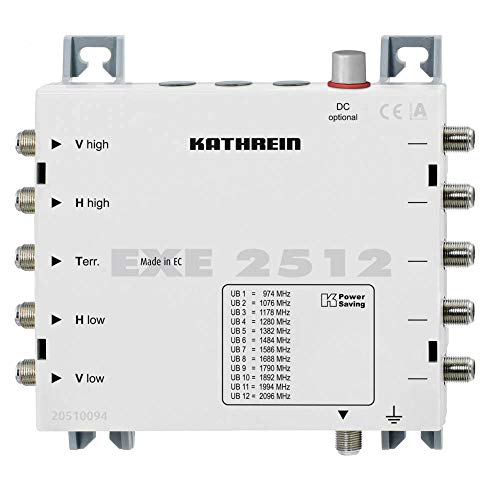

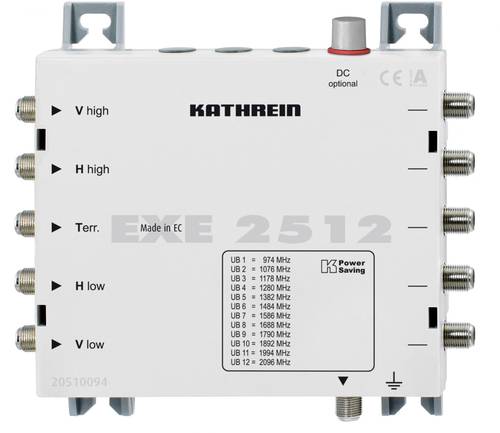

Kathrein EXE 2512 Unicable Kaskade 5/1 x 12

Produktbeschreibung

Kathrein EXE 2512 Unicable Kaskade 5/1 x 12 Beschreibung: Durchgangs-Multischalter zur Anlagenerweiterung um einen Einkabel-Anschluss für zwölf Receiver Kathrein-Power-Saving: Sobald kein Receiver mehr aktiv ist, erfolgt eine Signalisierung an den End-Multischalter über den Stamm "vertikal low", der dann die LNB-Spannungsversorgung abschaltet Optionale Versorgung mit NCF 18 möglich. Durch das Stromsparkonzept verbraucht der Multischalter keinen Strom aus dem NCF 18, wenn kein Receiver eingeschaltet ist Eigenschaften: Kaskadierfähige Einkabel-Multischalter zur Verteilung von Sat-ZF-Signalen (vier Sat-Ebenen; einschließlich HDTV) und terrestrischen Signalen über ein Kabel auf bis zu zwölf Receiver · Keine Einschränkung in der Programm-Vielfalt - es wird das komplette Programm-Angebot eines Satelliten übertragen · Der gewählte Transponder wird vom Multischalter auf einer festen Frequenz (Userband) bereit gestellt, angesteuert vom Receiver mit einem DiSEqC™-Befehlssatz nach EN 50494 · Die Multischalter unterstützen den erweiterten Einkabel-Befehlssatz SCD2 nach EN 50607 · Mit dem erweiterten Befehlssatz EN 50607 können alle Userbänder addressiert werden, mit dem Standard EN 50494 nur Userband 1-8 · Empfang des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver möglich · Jedem Receiver ist eine Teilnehmer-Frequenz (Userband) fest zugeordnet (ein Twin-Receiver benötigt zwei Teilnehmer-Frequenzen) · PIN-Code: Schutz der Teilnehmerfrequenz vor Zugriff eines anderen Teilnehmers. Eine wohnungsübergreifende Installation ist dadurch möglich · Die integrierte AGC (Automatic Gain Control) sorgt für einen konstanten Ausgangspegel der Sat-ZF-Signale · Einkabel-Multischalter EXE 2512 und weitere Durchgangs-Multischalter, wie z. B. EXE 259, EXR 2554, EXR 2558 und EXR 2542, können beliebig kombiniert werden · Es können bis zu acht Multischalter kaskadiert werden · Für die Innenmontage Merkmale: Kaskadierfähige Einkabel-Multischalter zur Verteilung von Sat-ZF-Signalen (vier Sat-Ebenen; einschließlich HDTV) und terrestrischen Signalen über ein Kabel auf bis zu zwölf Receiver Keine Einschränkung in der Programm-Vielfalt - es wird das komplette Programm-Angebot eines Satelliten übertragen Der gewählte Transponder wird vom Multischalter auf einer festen Frequenz (Userband) bereit gestellt, angesteuert vom Receiver mit einem DiSEqC™-Befehlssatz nach EN 50494 Die Multischalter unterstützen den erweiterten Einkabel-Befehlssatz SCD2 nach EN 50607 Mit dem erweiterten Befehlssatz EN 50607 können alle Userbänder addressiert werden, mit dem Standard EN 50494 nur Userband 1-8 Empfang des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver möglich Jedem Receiver ist eine Teilnehmer-Frequenz (Userband) fest zugeordnet (ein Twin-Receiver benötigt zwei Teilnehmer-Frequenzen) PIN-Code: Schutz der Teilnehmerfrequenz vor Zugriff eines anderen Teilnehmers. Eine wohnungsübergreifende Installation ist dadurch möglich Die integrierte AGC (Automatic Gain Control) sorgt für einen konstanten Ausgangspegel der Sat-ZF-Signale Einkabel-Multischalter EXE 2512 und weitere Durchgangs-Multischalter, wie z. B. EXE 259, EXR 2554, EXR 2558 und EXR 2542, können beliebig kombiniert werden Es können bis zu acht Multischalter kaskadiert werden Für die Innenmontage EXE 2512: Durchgangs-Multischalter zur Anlagenerweiterung um einen Einkabel-Anschluss für zwölf Receiver Kathrein-Power-Saving: Sobald kein Receiver mehr aktiv ist, erfolgt eine Signalisierung an den End-Multischalter über den Stamm "vertikal low", der dann die LNB-Spannungsversorgung abschaltet Optionale Versorgung mit NCF 18 möglich. Durch das Stromsparkonzept verbraucht der Multischalter keinen Strom aus dem NCF 18, wenn kein Receiver eingeschaltet ist Technische Daten: Teilnehmeranschlüsse: 1 x 12 Eingänge: 1 x terrestrisch/4 x Sat-ZF Frequenzbereich MHz: 5-862/950-2150 Durchgangsdämpfung dB: 1,5/2,0 Anschlussdämpfung (terrestrisch) dB: 11/- Ausgangspegel Sat (AGC) dBµV: 88 Entkopplung horiz./vert. dB: -/30 Entkopplung Stamm dB: -/40 Eingangspegel Sat dBµV: 55-80 Teilnehmer-Frequenz/Userband Receiver 1 Receiver 2 Receiver 3 Receiver 4 Receiver 5 Receiver 6 Receiver 7 Receiver 8 Receiver 9 Receiver 10 Receiver 11 Receiver 12 MHz: 974/1 1076/2 1178/3 1280/4 1382/5 1484/6 1586/7 1688/8 1790/9 1892/10 1994/11 2096/12 Zul. Versorgungsspannung am Teilnehmer-Ausgang V: 12-14 Max. Stromaufnahme über den Teilnehmeranschluss mA: Mit Netzteil 10/ohne Netzteil 490 Max. zulässiger Fernspeisestrom pro Stamm mA: 1000 Schutzklasse/Schutzart: -/IP 30 Zulässige Umgebungstemperatur °C: -20 bis +55 Anschlüsse: F-Connectoren Abmessungen mm: 160 x 148 x 43
