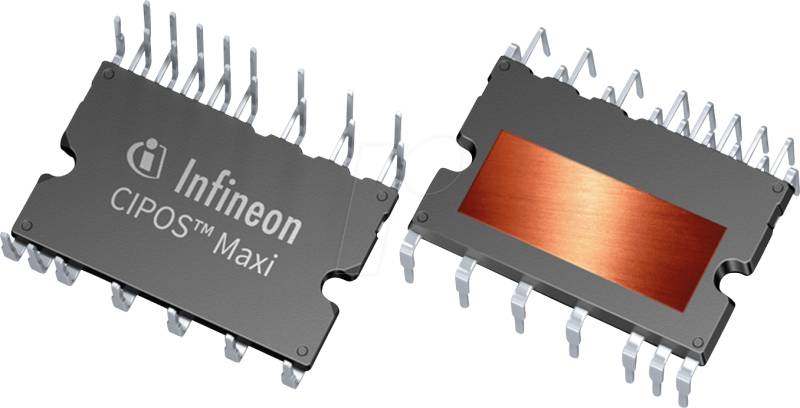

IM818-MCC - IPM CIPOS MAXI IGBT-Modul, 1200V, 10A, DIP-36

Produktbeschreibung

Integriertes POwer-System steuernCIPOS™ Maxi 1200 V, 10 A dreiphasiges intelligentes LeistungsmodulBeschreibung:CIPOS™ Maxi 1200 V, 10 A dreiphasiges intelligentes Leistungsmodul auf IGBT-Basis mit offenem Emitter im DIP 36x23D-Gehäuse, das eine kompakte Umrichterlösung mit vollem Funktionsumfang und ausgezeichneter Wärmeleitung für Motorantriebsanwendungen wie Industrieantriebe, Lüfter und Pumpen, HLK, aktive Filter usw. bietet.Merkmale:• Vollständig isoliertes Dual In-Line-Spritzgussmodul• 1200V TRENCHSTOP™ IGBT4• Robuste 1200-V-SOI-Gate-Treiber-Technologie mit Stabilität gegenüber transienten und negativen Spannungen• Zulässiges negatives VS-Potenzial bis zu -11V für die Signalübertragung bei VBS=15V• Integrierte Bootstrap-Funktionalität• Abschaltung bei Überstrom• Eingebauter NTC-Thermistor für Temperaturüberwachung• Unterspannungssperre auf allen Kanälen• Low-Side-Emitter-Pins zugänglich für alle Phasenstromüberwachungen (offener Emitter)• Prävention von Kreuzleitung• Alle 6 Schalter schalten sich während des Schutzes aus• Programmierbare Fehlerlöschzeit und Freigabeeingang• Bleifreie Anschlussplattierung; RoHS-konformZielapplikationen:• Motorsteuerung für die industrielle Automatisierung• Motorsteuerung und Antriebe• Heizungs-, Lüftungs- und Klimaanlagen (HVAC)
