Eltako Netzüberwachungsrelais NR12-002-3x230V 22002330
Versand: 6,71 €
Produktbeschreibung

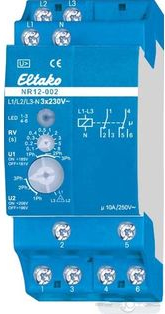

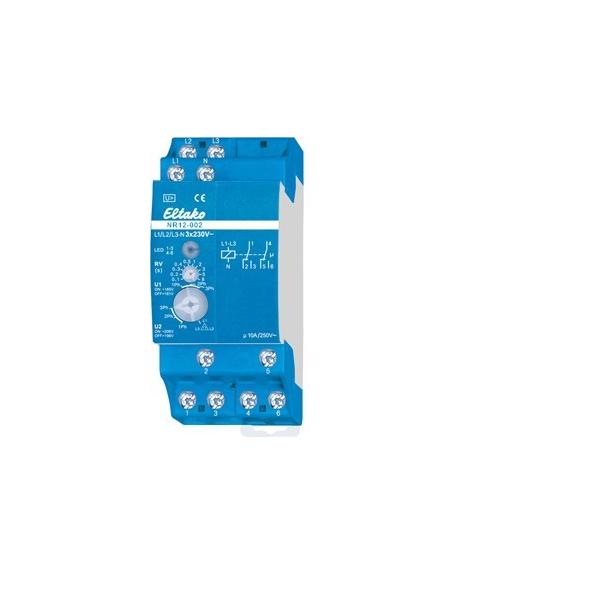

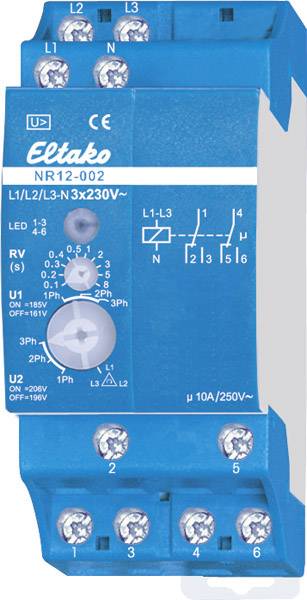

Eltako Netzüberwachungsrelais NR12-002-3x230V
Hersteller:Eltako
Bezeichnung:Netzüberwachungsrelais 2W pot.frei 10A/250V
Typ:NR12-002-3x230V
Ausführung des elektrischen Anschlusses:Schraubanschluss
Mit abnehmbaren Klemmen:nein
Externe Stromversorgung erforderlich:nein
Spannungsart der Versorgungsspannung:AC
Funktion Phasenfolgeüberwachung:ja
Funktion Phasenausfallerkennung:ja
Funktion Unterspannungserkennung:ja
Funktion Überspannungserkennung:ja
Funktion Asymmetrieerkennung:nein
Spannungsmessbereich:250 V
Min. einstellbare Rückfallverzögerungszeit:0,1 s
Max. zulässige Rückfallverzögerungszeit:8 s
Anzahl der Kontakte als Wechsler:2
Spannungsart der Betriebsspannung:AC
Bemessungsschaltstrom:10 A
Breite:36 mm
Höhe:58 mm
Tiefe:58 mm
Eltako Netzüberwachungsrelais NR12-002-3x230V: weitere Details
2 Wechsler potenzialfrei 10A/250V AC. 230V-LED-Lampen bis 200W, Glühlampen2000W. Stand-by-Verlust nur 0,8 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 2 Teilungseinheiten = 36mm breit, 58mm tief. Zur Überwachung von 230V AC Spannung zwischen 1 bis 3 Außenleitern und dem Neutralleiter und zur Überwachung des Drehfeldes (rechtsdrehend) in den Drehschalter-Stellungen 2 Ph und 3 Ph. In der Stellung L1/L2/L3 wird nur das Drehfeld überwacht, unabhängig von der Netzspannung. Versorgungsspannung L1-N 180-250V/50Hz. Bei Ausfall von L1 fällt das Relais ohne Rückfallverzögerung sofort ab. Mit dem unteren Drehschalter auf der Frontseite können zwei Anzugs- bzw. Rückfallspannungen eingestellt werden und muss die Anzahl überwachter Außenleiter angegeben werden. U1: 161V Rückfallspannung und 185V Anzugsspannung U2: 196V Rückfallspannung und 206V Anzugsspannung gem. VDE 0100, Teil 718 (früher: VDE 0108, Teil 1). LED-Anzeige für korrekt anliegende Spannung. Bei falscher Polung oder einem fehlenden Außenleiter blinkt die LED schnell. Rückfallverzögerung RV mit dem oberen Drehschalter einstellbar von 0,1 bis 8 Sekunden. Während die RV-Zeit läuft, blinkt die LED langsam. Anzugsverzögerung 0,5s. Maximale Geräteabsicherung 16A.
Geliefert wird: Eltako Netzüberwachungsrelais 2W pot.frei 10A/250V NR12-002-3x230V, Verpackungseinheit: 1 Stk., EAN: 4010312202548
