Eaton 300302 PXF-63/4/003-B FI-Schalter

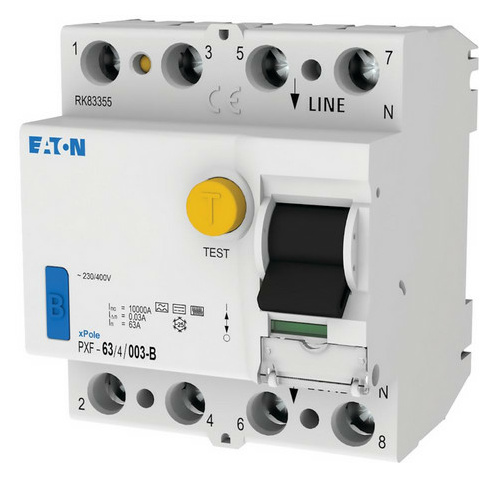

EATON PXF-63/4/003-B FI-Schalter, 63A, 4p, 30mA, Typ B (300302)

Eaton FI-Schalter PXF-63/4/003-B Hersteller:Eaton Bezeichnung:FI-Schalter 63A,4p,30mA,Typ B Typ:PXF-63/4/003-B Polzahl:4 Bemessungsspannung:400 V Bemessungsstrom:63 A Bemessungsfehlerstrom:0,03 A Bemessungsisolationsspannung Ui:440 V Bemessungsstoßspannungsfestigkeit Uimp:4 kV Montageart:DIN-Schiene Fehlerstrom-Typ:B Selektiver-Typ:nein Kurzzeitverzögerter Typ:nein Kurzschlussfestigkeit (Icw):10 kA Stoßstromfestigkeit:0,25 kA Spannungsart:AC Mit Verriegelungsvorrichtung:ja Frequenz:50 Hz Zusatzeinrichtungen möglich:ja Schutzart (IP):IP20 Breite in Teilungseinheiten:4 Einbautiefe:70,5 mm Umgebungstemperatur während des Betriebs:-25..50 °C Verschmutzungsgrad:2 Anschließbarer Leiterquerschnitt mehrdrähtig:1,5..16 mm² Anschließbarer Leiterquerschnitt eindrähtig:1,5..35 mm² RAL-Nummer (ähnlich):7035 Explosionsgeschützt:nein Eaton FI-Schalter PXF-63/4/003-B: weitere Details Fehlerstromschutzschalter PXF, 4-polig, Bemessungsstrom In: 63 A, Bemessungskurzschlussfestigkeit Icn: 10 kA, Bemessungsfehlerstrom I?N: 0,03 A, Schaltgeräte für Wohn- und Zweckbau Geliefert wird: Eaton (Installation) FI-Schalter 63A,4p,30mA,Typ B PXF-63/4/003-B, Verpackungseinheit: 1 Stk., EAN: 9010238110588

EATON PXF-63/4/003-B FI-Schalter, 63A, 4p, 30mA, Typ B (300302)

· Allstromsensitiver Fehlerstromschutzschalter für Fehler- und Zusatzschutz· 4-polige Typen auch 2-polig für Photovoltaik / Elektroautoladestationen verwendbar· Neues Präzisionsniveau , kaum unerwünschte Auslösungen- kurzzeitverzögerter Auslöser “Gewitterfest”- erhöhter Stoßstromfestigkeit > 3 kA- erkennt Gleichfehlerströme- erkennt Mischfrequenzen· Jährliches Testintervall· Echte Kontaktstellungsanzeige· Automatische Wiedereinschaltung möglich· Transparentes BeschriftungsschildMerkmale Serie PXF-B und PXF-S/B· Kontur- und verschienungskompatibel mit anderen Geräten der P-Serie· Doppel-Komfortklemme Lift/Maul oben und unten· Freier Klemmenraum trotz montierter Verschienung· Universal-Auslöse-Signalschalter nachträglich anbaubar· Hilfsschalter Z-HK nachträglich anbaubar· Kontaktstellungsanzeige rot - grün· Verzögerte Typen geeignet für Verwendung mit handelsüblichen Leuchtstofflampen mit und ohne elektronische Vorschaltgeräte (30mA-FI: 30 Stk. je Außenleiter) Hinweise: In Abhängigkeit vom Vorschaltgerätehersteller teilweise mehr möglich. Symmetrische Aufteilung der Vorschaltgeräte auf alle Phasen vorteilhaft. Verlegehinweise des Vorschaltgeräteherstellers beachten.· Die Funktion des Schalters ist lageunabhängig.· Der Schutzschalter ist daher im Sinne der Errichtungsbestimmungen zum “Fehlerschutz” und zum “Zusatzschutz” verwendbar.

· Allstromsensitiver Fehlerstromschutzschalter für Fehler- und Zusatzschutz· 4-polige Typen auch 2-polig für Photovoltaik / Elektroautoladestationen verwendbar· Neues Präzisionsniveau , kaum unerwünschte Auslösungen- kurzzeitverzögerter Auslöser “Gewitterfest”- erhöhter Stoßstromfestigkeit > 3 kA- erkennt Gleichfehlerströme- erkennt Mischfrequenzen· Jährliches Testintervall· Echte Kontaktstellungsanzeige· Automatische Wiedereinschaltung möglich· Transparentes BeschriftungsschildMerkmale Serie PXF-B und PXF-S/B· Kontur- und verschienungskompatibel mit anderen Geräten der P-Serie· Doppel-Komfortklemme Lift/Maul oben und unten· Freier Klemmenraum trotz montierter Verschienung· Universal-Auslöse-Signalschalter nachträglich anbaubar· Hilfsschalter Z-HK nachträglich anbaubar· Kontaktstellungsanzeige rot - grün· Verzögerte Typen geeignet für Verwendung mit handelsüblichen Leuchtstofflampen mit und ohne elektronische Vorschaltgeräte (30mA-FI: 30 Stk. je Außenleiter) Hinweise: In Abhängigkeit vom Vorschaltgerätehersteller teilweise mehr möglich. Symmetrische Aufteilung der Vorschaltgeräte auf alle Phasen vorteilhaft. Verlegehinweise des Vorschaltgeräteherstellers beachten.· Die Funktion des Schalters ist lageunabhängig.· Der Schutzschalter ist daher im Sinne der Errichtungsbestimmungen zum “Fehlerschutz” und zum “Zusatzschutz” verwendbar.
