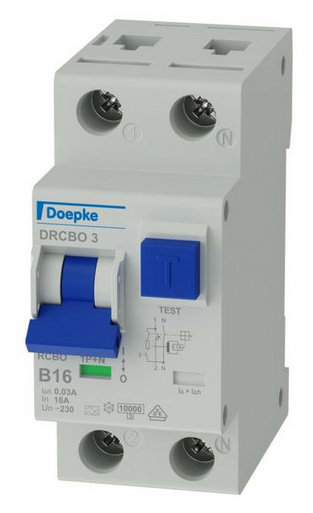

Doepke DRCBO 3 B16/0,03/1N-A FI-/LS-Kombination

Doepke FI/LS-Kombination DRCBO3 B16/0,03/1N-A Hersteller:Doepke Bezeichnung:FI/LS-Kombination Typ:DRCBO3 B16/0,03/1N-A Polzahl (gesamt):2 Anzahl der abgesicherten Pole:1 Bemessungsspannung:230 V Bemessungsisolationsspannung Ui:440 V Bemessungsstoßspannungsfestigkeit Uimp:4 kV Bemessungsstrom:16 A Bemessungsfehlerstrom:0,03 A Fehlerstrom-Typ:A Energiebegrenzungsklasse:3 Verlustleistung:1,8 W Bemessungsabschaltvermögen nach EN 61009:10 kA Bemessungsschaltvermögen Icn nach EN 61009-1:10 kA Abschaltcharakteristik:unverzögert Stoßstromfestigkeit:0,25 kA Spannungsart:AC Frequenz:50 Hz Auslösecharakteristik:B Mitschaltender Neutralleiter:ja Mit Verriegelungsvorrichtung:ja Überspannungskategorie:3 Verschmutzungsgrad:2 Umgebungstemperatur während des Betriebs:-25..40 °C Breite in Teilungseinheiten:2 Einbautiefe:68 mm Unterputzmontage:nein Fehlauslöseschutz:nein Schutzart (IP):IP20 Anschließbarer Leiterquerschnitt eindrähtig:1..25 mm² Anschließbarer Leiterquerschnitt mehrdrähtig:1..16 mm² Doepke FI/LS-Kombination DRCBO3 B16/0,03/1N-A: weitere Details RCBO vereinen Fehlerstrom- und Leitungsschutzschalter in einem Gerät (FI-/LS-Kombination). Sie schützen Menschen vor Fehlerströmen und Anlagen vor Kurzschluss und Überlastung. Die Schalter der Baureihe DRCBO 3 funktionieren netzspannungsunabhängig und zeichnen sich durch ein hohes Bemessungsschaltvermögen aus. Separate Anzeigen ermöglichen einen schnellen Überblick über den aktuellen Betriebszustand. DRCBO 3 lassen sich bequem ein- und ausbauen. Schalter des Typs A sind puls- und wechselstromsensitiv. Diese Funktion ist netzspannungsunabhängig. Schalter mit der Auslösecharakteristik B sind der Standardschutz für Licht- und Steckdosenkreise. Standard-Schalter sind für Stromkreise mit einer Bemessungsspannung von 230 V bzw. 400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Eigenschaften: hilfsspannungsunabhängige Auslösung sensitiv für Wechsel- und pulsierende Gleichfehlerströme (Typ A) geringe Baugröße für alle Bemessungsströme hohe Kurzschlussfestigkeit grün-rote Kontaktstellungsanzeige Fehlerstromauslöseanzeige Zugbügelklemmen mit Hintersteckschutz und weitem Klemmquerschnittsbereich für Schienen- und Leitungsverdrahtung auf beiden Anschlussseiten Neutralleiter rechts tristabile Rastschieber für leichten Ein- und Ausbau Montageart: Schnellbefestigung auf Tragschiene Einbaulage beliebig Einspeisung beliebig Einsatzgebiete: Schutz von Stromkreisen in Wohn- und Zweckgebäuden sowie Industrieanlagen mit TN-S-, TT- und TN-C-S-Netzen. In IT-Netzen können FI/LS-Schalter zur Abschaltung im Falle eines zweiten Erdschlussfehlers vorgesehen werden Ausgeschlossen ist der Einsatz in Anlagen mit TN-C-Netzen und zum Schutz von Stromkreisen. in denen Betriebsmittel der Leistungselektronik glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50/60 Hz verursachen können. Geliefert wird: Doepke FI/LS-Kombination DRCBO3 B16/0,03/1N-A, Verpackungseinheit: 1 Stk., EAN: 4014712220621

Hochwertige Abmessungen Langlebig Hochwertige Material Flexible Gestaltung

RCBO vereinen Fehlerstrom- und Leitungsschutzschalter in einem Gerät (FI-/LS-Kombination). Sie schützen Menschen vor Fehlerströmen und Anlagen vor Kurzschluss und Überlastung. Die Schalter der Baureihe DRCBO 3 funktionieren netzspannungsunabhängig und zeichnen sich durch ein hohes Bemessungsschaltvermögen aus. Separate Anzeigen ermöglichen einen schnellen Überblick über den aktuellen Betriebszustand. DRCBO 3 lassen sich bequem ein- und ausbauen. Schalter des Typs A sind puls- und wechselstromsensitiv. Diese Funktion ist netzspannungsunabhängig. Schalter mit der Auslösecharakteristik B sind der Standardschutz für Licht- und Steckdosenkreise. Standard-Schalter sind für Stromkreise mit einer Bemessungsspannung von 230 V bzw. 400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt.

RCBO vereinen Fehlerstrom- und Leitungsschutzschalter in einem Gerät (FI-/LS-Kombination). Sie schützen Menschen vor Fehlerströmen und Anlagen vor Kurzschluss und Überlastung. Die Schalter der Baureihe DRCBO 3 funktionieren netzspannungsunabhängig und zeichnen sich durch ein hohes Bemessungsschaltvermögen aus. Separate Anzeigen ermöglichen einen schnellen Überblick über den aktuellen Betriebszustand. DRCBO 3 lassen sich bequem ein- und ausbauen. Schalter des Typs A sind puls- und wechselstromsensitiv. Diese Funktion ist netzspannungsunabhängig. Schalter mit der Auslösecharakteristik B sind der Standardschutz für Licht- und Steckdosenkreise. Standard-Schalter sind für Stromkreise mit einer Bemessungsspannung von 230 V bzw. 400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt.

DRCBO 3 B16/0,03/1N-A puls- und wechselstromsensitiv Typ A Funktion FI-/LS-Kombinationen (RCBO) sind Leitungsschutzschalter mit Fehlerstromauslöser zum Schutz von Anlagen bei Kurzschluss und Überlastung gemäß den Forderungen der VDE 0100 Teil 430 sowie für den Schutz von Personen, Nutztieren und Sachen bei Erdfehlerströmen nach VDE 0100 Teil 410. Die Überstromauslösung erfolgt bei Strömen im Überlastbereich durch einen träge ansprechenden, wärmeempfindlichen Bimetallauslöser und bei Kurzschlussströmen durch einen elektromagnetischen Schnellauslöser. Die hochwertigen FI-/LS-Kombinationen der Baureihe DRCBO 3 sind netzspannungsunabhängig und zeichnen sich durch ein hohes Bemessungsschaltvermögen von 10 kA aus. Die grün-rote Kontaktstellungsanzeige und die Fehlerstromauslöseanzeige ermöglichen einen schnellen Überblick über den Betriebszustand der Geräte. Sowohl der Klemmhilfe-Hintersteckschutz als auch der tristabile Rastschieber erleichtern den Ein- bzw. Ausbau. RCBO mit der Fe - Install.Baumaterial Zählerschr./Verteilg Reiheneinb.Inst.-Ger - DOEP FI/LS-Schalter 09932104 DRCBO 3 B16/0,03/1N-A

DOEPKE DRCBO 3 B16/0,0 DRCBO3B16/0,03/1N-A FI/LS-Kombination / RCBO DRCBO3B16/0,03/1N-A (DRCBO3B16/0,03/1N-A)
