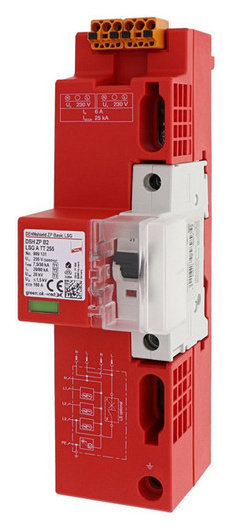

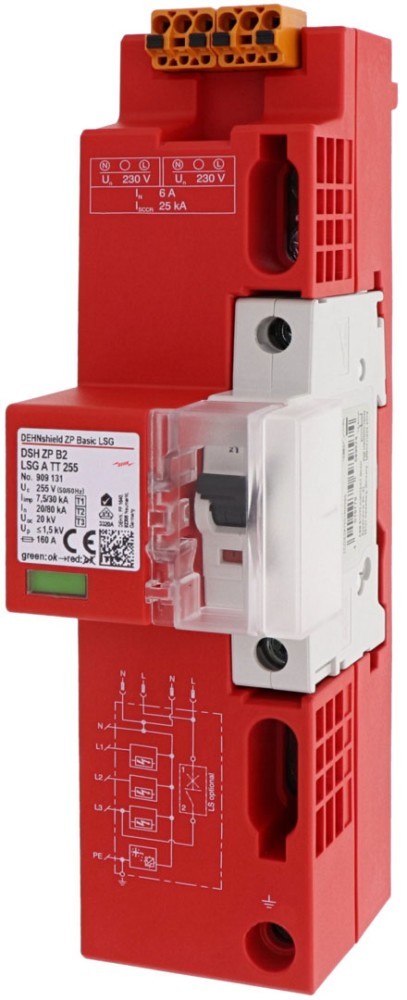

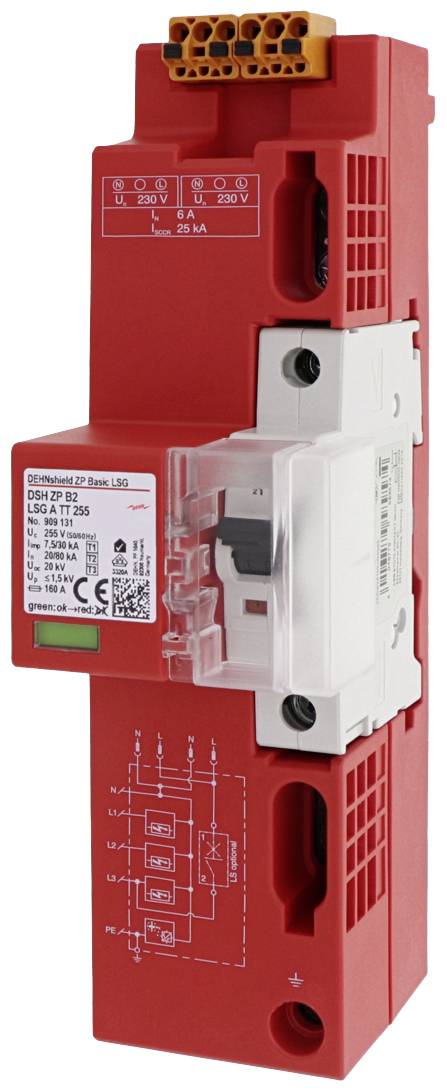

Dehn Kombi-Ableiter Typ1+2+3 DEHNshield ZP + LS Basic 2 LSG für TT und TN-S-Systeme

• Kombi-Ableiter Typ 1 + Typ 2 + Typ 3 basierend auf Funkenstrecken-Technologie • Einfache, schnelle und komplett werkzeuglose Montage • Ermöglicht Endgeräteschutz • Inklusive eines einpoligen B6 Leitungsschutzschalters für die Spannungsversorgung • Beinhaltet eine 230 V (N und L) Spannungsversorgung für Zusatzanwendungen im RfZ und APZ

Kombi-Ableiter für TT- und TN-S-Systeme zum Einsatz im Hauptstromversorgungssystem (3+1-Schaltung) bei Gebäuden ohne äußeren Blitzschutz (auch mit Freileitungseinspeisung). Netzform DC: neinNetzform IT: neinNetzform TN: neinNetzform TN-C: neinNetzform TN-C-S: neinNetzform TN-S: jaNetzform TT: jaNetzform sonstige: neinPolzahl: 4Blitzstoßstrom (10/350 µs): 30kAHöchste Dauerspannung AC: 255VNennspannung AC: 230VSchutzpegel L-N: 1,5kVSchutzpegel N-PE: 1,5kVFolgestromlöschfähigkeit: 25kASpezifische Energie (W...

DEHN Kombi-Ableiter DSHZPB2LSGATT255 Hersteller:DEHN Bezeichnung:Kombi-Ableiter Typ:DSHZPB2LSGATT255 Netzform DC:nein Netzform IT:nein Netzform TN:nein Netzform TN-C:nein Netzform TN-C-S:nein Netzform TN-S:ja Netzform TT:ja Netzform sonstige:nein Polzahl:4 Blitzstoßstrom (10/350 µs):30 kA Höchste Dauerspannung AC:255 V Höchste Dauerspannung DC:230 V Nennspannung AC:230 V Schutzpegel L-N:1,5 kV Schutzpegel N-PE:1,5 kV Folgestromlöschfähigkeit:25 kA Spezifische Energie (W/R):14,06 kJ/Ohm Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung):160 A Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung):160 A Montageart:Sammelschiene Baugröße:3 TE Max. Leiterquerschnitt starr (ein-/mehrdrähtig):35 mm² Max. Leiterquerschnitt flexibel (feindrähtig):25 mm² Fernsignalisierung:nein Signalisierung am Gerät:optisch Prüfklasse:Typ 1 und 2 und 3 Integrierte Vorsicherung:nein Energetisch koordinierte Schutzwirkung zum Endgerät:ja Spannungsschaltende Funkenstreckentechnologie:ja Überstromgeschützter Spannungsabgriff:ja Schutzart (IP):IP30 DEHN Kombi-Ableiter DSHZPB2LSGATT255: weitere Details Kombi-Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11 für TT- und TN-S-Systeme (3+1-Schaltung) mit 230 V Spannungsversorgung (N und L) jeweils für RfZ / APZ gem. VDE-AR-N 4100. Inklusive eines einpoligen B6 Leitungsschutzschalter für die Spannungsversorgung des intelligenten Messystems gem. VDE-AR-N 4100, mit plombierbarer Schutzabdeckung zum Einsatz auf dem 40 mm Sammelschienensystem im Hauptstromversorgungssystem nach DIN VDE 0100-443 bei Gebäuden ohne äußeres Blitzschutzsystem (auch mit Freileitungseinspeisung). 2 x Buchse und 2 x Stecker zur einfachen Verdrahtung des intelligenten Messystems sind im Lieferumfang enthalten. Geliefert wird: DEHN Kombi-Ableiter DSHZPB2LSGATT255, Verpackungseinheit: 1 Stk., EAN: 4013364449749

DEHN DSH ZP B2 LSG A TT 2 DSH ZP B2 LSG A TT 255 ÜSS Kombi-Ableite (909131)

Kombi-Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11 für TT- und TN-S-Systeme (3+1-Schaltung) mit 230 V Spannungsversorgung (N und L) jeweils für RfZ / APZ gem. VDE-AR-N 4100. Inklusive eines einpoligen B6 Leitungsschutzschalter für die Spannungsversorgung des intelligenten Messystems gem. VDE-AR-N 4100, mit plombierbarer Schutzabdeckung zum Einsatz auf dem 40 mm Sammelschienensystem im Hauptstromversorgungssystem nach DIN VDE 0100-443 bei Gebäuden ohne äußeres Blitzschutzsystem (auch mit Freileitungseinspeisung). 2 x Buchse und 2 x Stecker zur einfachen Verdrahtung des intelligenten Messystems sind im Lieferumfang enthalten.

Kombi-Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11 für TT- und TN-S-Systeme (3+1-Schaltung) mit 230 V Spannungsversorgung (N und L) jeweils für RfZ / APZ gem. VDE-AR-N 4100. Inklusive eines einpoligen B6 Leitungsschutzschalter für die Spannungsversorgung des intelligenten Messystems gem. VDE-AR-N 4100, mit plombierbarer Schutzabdeckung zum Einsatz auf dem 40 mm Sammelschienensystem im Hauptstromversorgungssystem nach DIN VDE 0100-443 bei Gebäuden ohne äußeres Blitzschutzsystem (auch mit Freileitungseinspeisung). 2 x Buchse und 2 x Stecker zur einfachen Verdrahtung des intelligenten Messystems sind im Lieferumfang enthalten.

Kombi-Ableiter Typ 1 + Typ 2 + Typ 3 DEHNshield DSH ZP B2 LSG A TT 255 30kA Kombi-Ableiter Typ 1 + Typ 2 + Typ 3 basierend auf Funkenstrecken-Technologie, erfüllt die Mindestanforderung nach der DIN VDE 0100-534 für das Nennableitstoßstromvermögen In sowie das Blitzstromableitvermögen Iimp bei Freileitungseinspeisungen Einfache, schnelle und komplett werkzeuglose Montage durch Aufrasten auf das 40 mm-Sammelschienensystem Ermöglicht Endgeräteschutz Beinhaltet eine 230 V (N und L) Spannungsversorgung für Zusatzanwendungen im RfZ und APZ nach VDE-AR-N 4100 Inklusive eines einpoligen B6 Leitungsschutzschalters für die Spannungsversorgung Eine plombierbare Schutzabdeckung und jeweils 2 x Buchsen und 2 x Stecker zur einfachen Verdrahtung des intelligenten Messystems sind im Lieferumfang enthalten SPD nach EN 61643-11/...IEC 61643-11 Typ 1+Typ 2+Typ 3/Class I+Class II+Class III Höchste Dauerspannung AC (UsubC/sub) 255 V (50/60 Hz) Blitzstoßstrom (10/350 s) (Isubtota - Install.Baumaterial Zählerschr./Verteilg Überspannungsschutz - Dehn 909131 DSH DSH ZP B2 LSG A TT 255 ZP B2 TT 255 Kombi-Ableiter Typ1+2 30kA
