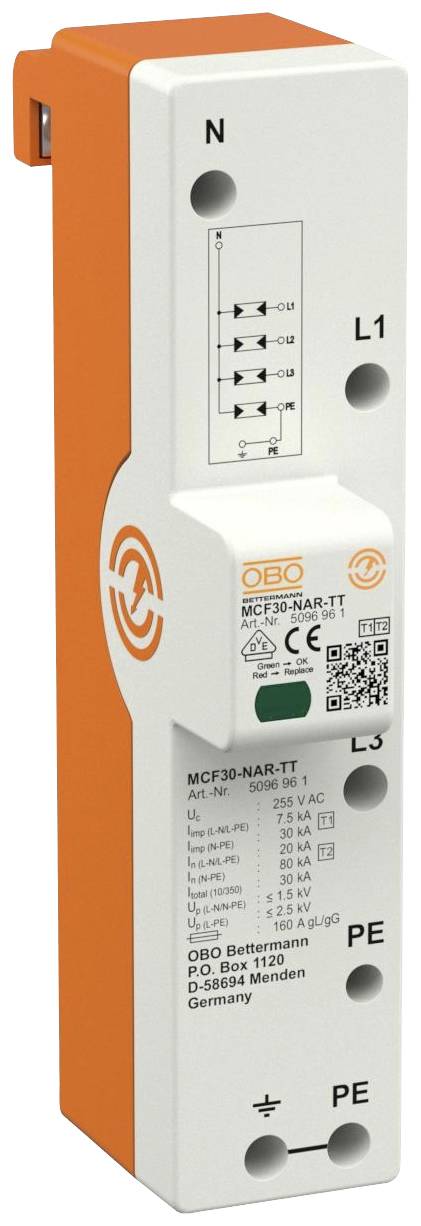

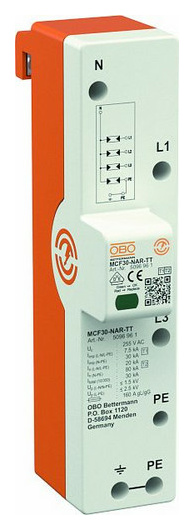

Bettermann MCF30-NAR-TT Überspannungsableiter

OBO Bettermann LightningController Rail MCF30-NAR-TT Hersteller:OBO Bettermann Bezeichnung:LightningController Rail 3-pol. m.NPE 255V Typ:MCF30-NAR-TT Netzform TN:ja Netzform TN-C-S:ja Netzform TN-S:ja Netzform TT:ja Blitzstoßstrom (10/350 µs):7,5 kA Nennableitstoßstrom (8/20):20 kA Höchste Dauerspannung AC:255 V Nennspannung AC:230 V Schutzpegel:1,5 kV Schutzpegel L-N:1,5 kV Folgestromlöschfähigkeit:0,1 kA Montageart:Sammelschiene Baugröße:sonstige Max. Leiterquerschnitt starr (ein-/mehrdrähtig):35 mm² Max. Leiterquerschnitt flexibel (feindrähtig):35 mm² Signalisierung am Gerät:optisch Schutzart (IP):IP20 OBO Bettermann LightningController Rail MCF30-NAR-TT: weitere Details Kombiableiter Typ 1+2 zur Montage auf 40-mm-Sammelschienen, für TN-S- und TT-Systeme Schutzpegel =1,5 kV zum Schutz der Endgeräte Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305) Blitzstromableitvermögen bis 30 kA (10/350) 3+NPE Erfüllt die Anforderungen der VDE 0100-534 (IEC 60364-5-53) Folgestromlöschend bis 50 kA und max. Vorsicherung bis 160 A gL/gG Funkenstrecken zum Einsatz im Vorzählerbereich gemäß der VDE-AR-N 4100 Anwendung: Gebäude mit Freileitungseinspeisung. Geliefert wird: OBO Bettermann Vertr LightningController Rail 3-pol. m.NPE 255V MCF30-NAR-TT, Verpackungseinheit: 1 Stk., EAN: 4012196585564

Der MCF30-NAR Kombiableiter Typ 1+2 zum Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305) eignet sich für den Einsatz im Vorzählerbereich gemäß der VDE-AR-N 4100. Einsatzbereich des MCF30-NAR sind Gebäude mit Freileitungseinspeisung in TN-S- und TT-Systemen. Die Montage erfolgt auf 40-mm-Sammelschienen im netzseitigen Anschlussraum. Der Schutzpegel von

Kombiableiter Typ 1+2 MCF-NAR nach VDE 0675-6-11 (EN 61643-11) Blitzstromableiter-Set (Typ 1) Montage auf 40 mm Sammelschienen TN- und TT-System Schutzpegel 1,5 kV zum Schutz der Endgeräte Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305) Blitzstromableitvermögen bis 75 kA (10/350) 3-polig und bis 100 kA (10/350) 3+NPE Erfüllt die Anforderungen der VDE 0100-534 (IEC 60364-5-53) Folgestromlöschend bis 50 kA und max. Vorsicherung bis 315 A gL/gG Funkenstrecken zum EInsatz im Vorzählerbereich gemäß der VDE-AR-N 4100 Erfüllt die Anforderungen zum Einsatz im Hauptstromversorgungssystem vor dem Zähler Netzform TN ja Netzform TN-C-S ja Netzform TN-S ja Netzform TT ja Blitzstoßstrom (10/350 µs) 7,5 kA Nennableitstoßstrom (8/20) 20 kA Höchste Dauerspannung AC 255 V Nennspannung AC 230 V Schutzpegel 1,5 kV Schutzpegel L-N 1,5 kV Folgestromlöschfähigkeit 0,1 kA Montageart Sammelschiene Baugröße sonstige Max. Leiterquers - Install.Baumaterial Zählerschr./Verteilg Überspannungsschutz - OBO MCF30-NAR-TT LightningController Rail dreipolig m.NPE 255V 5096961
