Produktbeschreibung

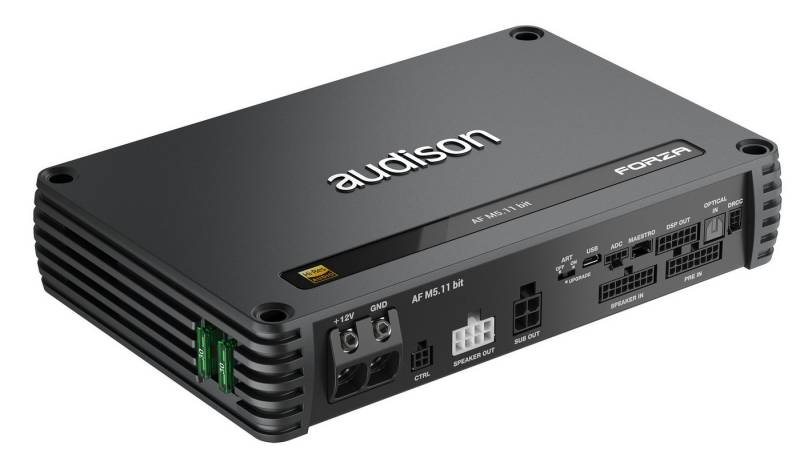

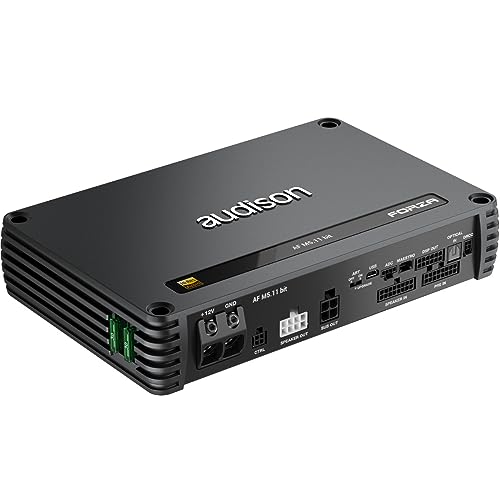

Audison AF M5.11 bit | 5 Kanal Verstärker mit DSP - 1200W
AUDISON FORZA, DIE NÄCHSTE STUFE DER OEM-INTEGRATION UND DES TUNINGS
- Mehr Leistung
- Mehr Informationen
- Mehr Kontrolle
- Mehr Eingänge
- Mehr Geschwindigkeit
- Mehr Werkzeuge
- Mehr Fähigkeiten
- Mehr Anleitung
- Mehr Flexibilität
alles in einer hochmodernen Plattform!
AUDIOPHILER SOUND, DEN SIE VON AUDISON ERWARTENAF M5.11 Bit bietet 5 verstärkte High-Fidelity-Kanäle 100 Watt x 4 plus 400 Watt x 1 @,4?*, 150 Watt x 4 plus 600 Watt x 1 @,2?* mit dem audiophilen Klang der neuesten Generation der Audison D-Class-Technologie. Höhere Schaltfrequenzen, steilere Filterung und Komponenten mit geringerer Toleranz liefern einen Sound, der die Erwartungen von Class D übertrifft – in einem erstaunlich kompakten Paket! Dies wird mit nativem DSP kombiniert der mit 24 Bit/96 kHz arbeitet und das Audioband auf bis zu 40 kHz erweitert um die begehrte High-Resolution-Zertifizierung erhält. Das Brücken der Kanalpaare ergibt 300 x 2 plus 400 Watt x 1 @,4?*, was eine flexible Leistung garantiert. Die Unterstützung der Absolute Volume-Funktion des Audison B-CON garantiert maximale Bittiefe, auch bei drahtlosen Verbindungen!
*Ausgangsdauerleistung (RMS) bei 14,4 VDC, 1 % THD, alle Kanäle angesteuert.
TUNING-FUNKTIONEN DER NÄCHSTEN GENERATION FÜR MAXIMALE KONTROLLE
Audisons völlig neue bit Drive PC-Software kann das Signal auf völlig neue Weise analysieren, routen und korrigieren – jetzt können Sie den Sound mit einem leistungsstarken Tool messen, mischen und schließlich abstimmen! Die neue grafische Benutzeroberfläche vereinfacht jede Steuerung und Funktion, integriert akustische Messungen und sorgt für effizientes Tuning und großartigen Sound! Der Acoustic RTA ist in die Equalizer-Grafik integriert und mit Ihrem USB-Mikrofon oder Ihrer Soundkarte kompatibel. Die Final EQ-Funktion ermöglicht eine endgültige Entzerrung ohne die empfindlichen linken/rechten Frequenzbeziehungen zu beschädigen. Die sechs Vorverstärkerausgänge sind zusätzlich zu den fünf verstärkten Kanälen vorhanden, sodass die DSP-Sektion von Forza ein größeres System problemlos verwalten kann.
ERWEITERTE OEM-INTEGRATIONSFÄHIGKEITEN
Die acht analogen Eingänge von Forza sowie ein optischer Toslink-Digitaleingang unterstützen die vollständige Konnektivität selbst mit den komplexesten OEM-Systemen. Wenn mehr analoge Eingänge benötigt werden, fügt die optionale F4IN-Erweiterungskarte vier zusätzliche analoge Eingangskanäle hinzu! Wenn ein Coaxial-SPDIF- oder ein zweiter Toslink-SPDIF-Eingang benötigt wird, kann die optionale F2O-Erweiterungskarte verwendet werden. Der klassische De-EQ-Prozess von Audison wird durch De-Time- und De-Phase-Funktionen ergänzt, die eine Klangwiederherstellung in nahezu jedem OEM-System ermöglichen. Die elektrische Signalanalyse gewährleistet die ordnungsgemäße Integration und Korrektur für jeden Eingangs- und Ausgangskanal. Die integrierte universelle Lautsprechersimulationstechnologie (USS) bietet maximale Kompatibilität mit jeder OEM-Quelle, ohne Stummschaltung oder Instabilität.
AF M5.11 Bit enthält einen Satz von sechs hochwertigen Kabeln, die mit einem bedruckten Schutzstreifen geliefert werden, der vor den Molex-Anschlüssen angebracht ist, um die Torsionsfestigkeit zu erhöhen:
Technical Specifications
POWER SUPPLY
Nominal power supply voltage / fuse:
11 ÷ 15 VDC / 2 x 30A
Pulse operating voltage:
6.5 ÷ 17.5 VDC
Idling current:
1.5 A
Standby current draw:
1.5 mA
Consumption @, 14.4 VDC, Minimum load impedance (Max Musical Power):
53.4 A
Remote IN:
4 ÷15 VDC (1 mA)
Remote OUT:
6.5 ÷15 VDC (150 mA)
ART – Automatic Remote Turn on/off from Speaker-In
1.5V DC
Efficiency @, rated power (RMS) @,14.4 VDC, 1% THD,4?, All Channels:
80.5%
AMPLIFIER STAGE
Distortion – THD+,N @, 1 KHz, 4?, 70% Rated Power:
0.02%
Damping factor @, 100 kHz , 4?, 2 VRMS SUB Channel):
140
Damping factor @, 1 kHz , 4?, 2 VRMS:
140
Bandwidth @, -3 dB:
10 Hz ÷ 42 kHz
S/N ratio (A weighted @, 1 V Input, Rated Power) Master Input:
98 dBA
S/N ratio (A weighted @, Rated Power) Optical Input:
105 dBA
Minimum load impedance:
5Ch: 2?
3Ch: 4? +, 4? +, 2?
Output Continuous Power (RMS) @,14.4 VDC, 1% THD:
• 5 Ch @, 4?:
100 W x 4 +, 400 W x 1
• 5 Ch @, 2?:
150 W x 4 +, 600 W x 1
• 3 Ch (Bridge 1/2, 3/4) @, 4?:
300 W x 2 +, 400 W x 1
• 3 Ch (Bridge 1/2, 3/4) @, 4? / 2?:
300 W x 2 +, 600 W x 1
CEA SPECIFICATIONS
Output power @, 4?, 1% THD+,N, 14.4 V:
85 W x 4 +, 340 W x 1
SN ratio (ref. 1 W output):
78 dB
INPUTS / OUTPUTS
Pre-In (8 Ch):
0.6 ÷ 6 VRMS (15 k? Imp.)
Speaker-In (8 Ch +, additional 4 Ch with optional F4IN card):
2.2 ÷ 22 VRMS (5 ? Imp.)
Digital IN:
1 x Optical S/PDIF, Max 192 kHz / 24 bit +, 1 x Optical/Coaxial S/PDIF with optional F2O card
DSP Preout (2 Ch):
5V RMS
DIGITAL SIGNAL PROCESSOR
Audio DSP and converters:
Analog Devices ADAU1467 automotive qualified audio processor.
Processing @, 96 kHz.Analog Devices 3 x ADAU1978 (4ch) and ADAU1966A (16ch) A/D and D/A converters (24 bit/192 kHz) providing very high level performance
Filter type:
Full / High-Pass / Low-Pass / Band-Pass
Filter mode and slope:
Linkwitz-Riley @, 12/24/36/48 dB/Oct.
Butterworth @, 6/12/18/24/30/36/42/48 dB/Oct.
Bessel @, 6/12/18/24/30/36/42/48 dB/Oct.
Chebyshev @, 6/12/18/24/30/36/42/48 dB/Oct.
QLP @, 6 dB/Oct.
Crossover frequency:
20 Hz ÷ 20 kHz
Phase control:
0° / 180°, All-Pass filters
Analog Input Equalizer (20 Hz ÷ 20 kHz):
12 Biquad +, Delay
Output Equalizer:
Parametric/Graphic Biquad: 15 poles, 20 Hz ÷ 20 kHz
Input and Output Real Time Audio Monitor:
RTA
Time Alignment Distance:
0 ÷ 510 cm / 0 ÷ 200.8 inches
Time Alignment Delay:
0 ÷ 15 ms
CONTROL CONNECTIONS
Audison DRCC port:
Input for DRCC remote control (Optional)
Audison ADC port:
Manage other Audison devices that support this standard
Control 1 wire:
Customizable functions (+, 12 V activated)
Control 2 wire:
Customizable functions (+, 12 V activated)
GENERAL REQUIREMENTS
PC connections:
Micro USB 1.1 / 2.0 / 3.0 Compatible
Software/ PC requirements:
Windows 10, Windows 11 (min. res. 1024 x 768
Ambient operating temperature range:
0 °C to 55 °C (32 °F to 131 °F)
SIZE / WEIGHT
Max size W x H x D (mm/inch):
240 x 47 x 156 / 9.44 x 1.85 x 6.14
Weight (kg/lb):
2.04 / 4.49
