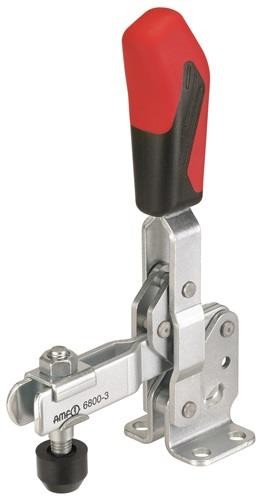

Amf Senkrechtspanner Nr.6800 Gr.4 waagrechter Fuß 90043

Produktbeschreibung

Amf Senkrechtspanner Nr.6800 Gr.4 waagrechter Fuß

Hersteller:
Amf
Bezeichnung:
Amf Senkrechtspanner Nr.6800 Gr.4 waagrechter Fuß
Typ:
Nr. 6800
Herkunftsland:
DE
Größe:
4
Andrückschraube:
M8 x 65
Spannhöhe:
42,5 mm
Fußgröße:
64 x 53 mm
Bauart:
waagrechter Fuß
Länge geöffnet:
141 x 130 mm
Höhe gespannt:
221 mm
Haltekraft F2:
3 kN
Haltekraft F1:
1,7 kN
C:
32mm
D:
8,6mm
a:
105°
L2:
130mm
HW min.:
-6mm
L1:
141mm
F1:
1,7kN
L:
-mm
a*:
60°
F:
16mm
P:
53mm
K:
13mm
A:
10mm
HW max.:
22,5mm
H1:
221mm
M1:
-
Bohrungs-Ø:
8,6 mm
I:
20mm
F2:
3kN
B:
101mm
E:
54mm
M:
43,5-46,5mm
H:
42,5mm
N:
64mm
Spannweite:
54 mm
Gewicht:
648,0 G
Verpackungsgröße:
1.00 Stück

Amf Senkrechtspanner Nr.6800 Gr.4 waagrechter Fuß: weitere Details

mit waagrechtem Fuß

Geliefert wird: , Verpackungseinheit: 1 Stk., EAN: 4020772090043
