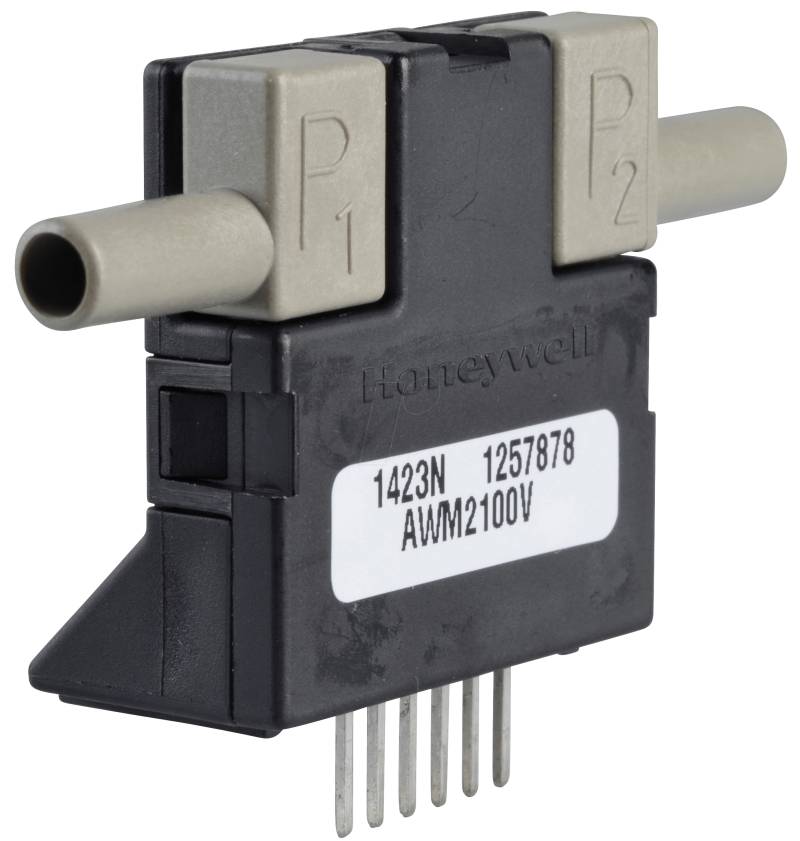

AWM 2100V - Durchflusssensor, unverstärkt, ± 200 sccm

Produktbeschreibung

Der Mikrobrücken-Luftmassenmesser der AWM2000-Serie ist ein passives Gerät, das aus zwei Wheatstone-Brücken besteht. Der Heizregelkreis ist für einen Betrieb gemäß den Spezifikationen erforderlich. Der Sensorbrücken-Spannungsversorgungskreis ist auch für einen Betrieb gemäß den Spezifikationen erforderlich. Diese beiden Schaltkreise sind nicht in das Paket integriert und müssen in der Anwendung bereitgestellt werden. Der Differenzialverstärker ist eine nützliche Schnittstelle für die Sensorbrücke. Sie kann zum Zuführen der Verstärkung und zum Einspeisen von Spannungsversätzen in den Sensorausgang verwendet werden.Mikrobrücken-Luftmassenmesser der AWM-Serie sind nicht darauf ausgelegt, Flüssigkeitsströme zu erfassen, und wird durch ein Strömen von Flüssigkeit durch den Sensor beschädigt. • Messfähigkeit in beiden Richtungen• Luftmassenmess-Istwert• Differential-NiederdrucksensorSensor ohne Verstärkung Betriebsspannung 10-15VDC; Ausgangsspannung +30mV bei 100sccm; Bereich +/- 200 sccm; Ansprechzeit 3 ms; Betriebstemperatur -25°C bis +85°C ( sccm = standard cubic centimeters pro minute. Nur für Medium: trockene GaseTechnische Produktdaten:Signalaufbereitung: Nicht verstärkt (mV)Strömungs-/Druckbereich: ±200 sccmAusgangsspannung am Abgleichspunkt: 30,0 mV DC bei 100 sccmAnschlussart: GeradeNullpunktverschiebung bei Temperaturänderungen: ±0,20 mV DCAusgangsverschiebung bei Temperaturänderungen: ±2,5 % des MesswertsStrömungsratenänderung: 5,0 SLPM/sWiederholbarkeit: ±0,35 % des MesswertsNullpunktverschiebung: ±1 mV DCAnsprechzeit: 1 ms typ., 3 ms max.Versorgungsspannung: 8,0 V DC min., 10,0 V DC typ., 15,0 V DC max.Systemdruck: 25 psiLeistungsaufnahme: 30 mW typ., 50 mW max.Betriebstemperatur: -25 ... 85 °CLagerungstemperatur: -40 ... 90 °CMedienverträglichkeit: nur TrockengasSensorwiderstand: 5,0 kOhmSensorstrom: 0,6 mA max.Schock: max. 100 g (5 Stoßeinwirkungen in 6 Achsrichtungen)
