ABB Stotz S&J Lasttrennschalter OT100F3 1SCA105004R1001

Produktbeschreibung

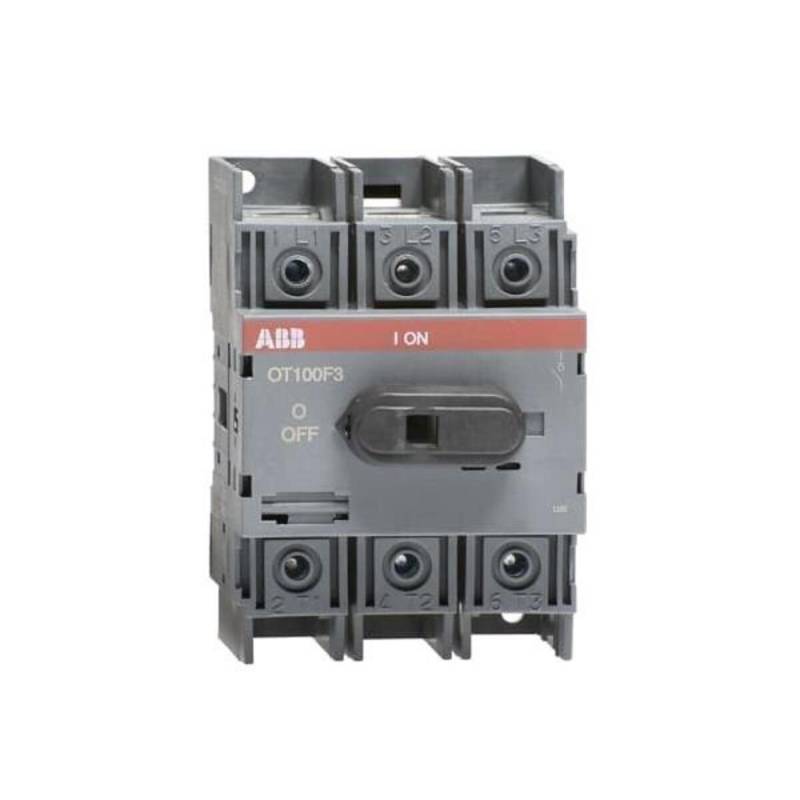

ABB Stotz S&J Lasttrennschalter OT100F3

Hersteller:ABB Stotz S&J
Bezeichnung:Lasttrennschalter
Typ:OT100F3
Ausführung als Hauptschalter:ja
Ausführung als Wartungs-/Reparaturschalter:ja
Ausführung als Sicherheitsschalter:nein
Ausführung als NOT-AUS-Einrichtung:nein
Ausführung als Wendeschalter:nein
Anzahl der Schalter:1
Max. Bemessungsbetriebsspannung Ue bei AC:750 V
Bemessungsbetriebsspannung:750 V
Bemessungsdauerstrom Iu:115 A
Bemessungsdauerstrom bei AC-23, 400 V:80 A
Bemessungsdauerstrom bei AC-21, 400 V:100 A
Bemessungsbetriebsleistung bei AC-3, 400 V:37 kW
Bemessungskurzzeitstromfestigkeit Icw:2,5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V:37 kW
Schaltleistung bei 400 V:37 kW
Bedingter Bemessungskurzschlussstrom Iq:50 kA
Polzahl:3
Motorantrieb optional:nein
Motorantrieb integriert:nein
Spannungsauslöser optional:nein
Gerätebauart:Komplettgerät im Gehäuse
Geeignet für Bodenbefestigung:ja
Geeignet für Frontbefestigung 4-Loch:nein
Geeignet für Frontbefestigung Zentral:nein
Geeignet für Verteilereinbau:ja
Farbe des Betätigungselements:schwarz
Ausführung des Betätigungselements:langer Drehgriff
Verriegelbar:nein
Anschlussart Hauptstromkreis:Schraubanschluss
Schutzart (IP), frontseitig:IP20
Schutzart (NEMA):sonstige

ABB Stotz S&J Lasttrennschalter OT100F3: weitere Details

Die manuell betätigten Lasttrennschalter der OT Serie sind einzigartig in ihrer Variationsvielfalt und Flexibilität. Die OT Serie schaltet Stromstärken von 16 A bis 4000 A und das bei Spannungen von bis zu 1000 V AC. Trotz ihrer hohen Leistung sind die Schalter sehr komfortabel bedienbar und beanspruchen wenig Platz. Durch die beliebig wählbare Einbaulage wird eine hohe Flexibilität und Effizienz bei der Planung ermöglicht. Darüber hinaus können die OT Schalter als Hauptschalter in Haupt- oder Unterverteilung verwendet werden. Selbstverständlich verfügt die OT Serie auch über IEC und UL Zulassungen, die diese Serie noch attraktiver machen. Zudem bietet ABB Ihnen für diese Schalter ein großes Spektrum an Zubehör, wie z. B. Verlängerungswellen, Griffe, Hilfsschalter und Klemmenabdeckungen. Somit können die OT Lasttrennschalter auch in den anspruchsvollsten Anwendungen eingesetzt werden.

Geliefert wird: ABB Stotz S&J Lasttrennschalter OT100F3, Verpackungseinheit: 1 Stk., EAN: 6417019391359
