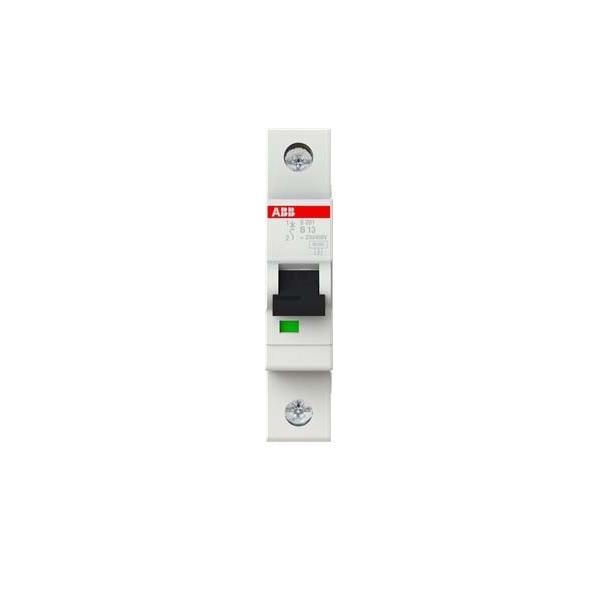

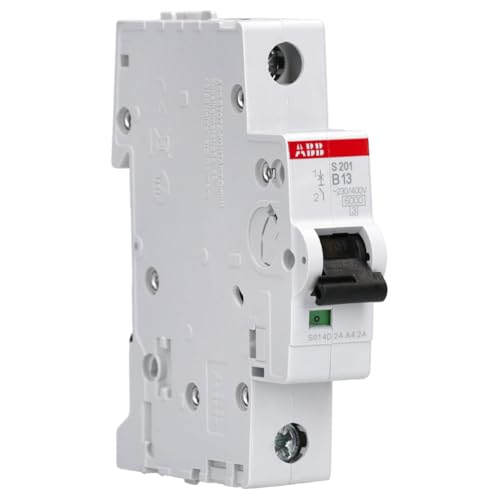

ABB 2CDS251001R0135 S201-B13 Leitungsschutzschalter 1phasig 1polig 13A

Nennstrom und Auslösecharakteristik: Dieser Schalter ist für einen Nennstrom von 13 A ausgelegt und besitzt eine B-Charakteristik, die eine Auslösung bei 3- bis 5-fachem Nennstrom ermöglicht. Dies macht ihn besonders geeignet für Anwendungen mit geringen Einschaltströmen, wie beispielsweise Beleuchtungskreise oder Steckdosen in Wohngebäuden. Bemessungsspannung und Schaltvermögen: Der S201-B13 ist für eine Bemessungsspannung von 230/400 V AC ausgelegt und verfügt über ein Schaltvermögen von bis zu 6 kA, was ihn für den Einsatz in typischen Niederspannungsnetzen qualifiziert. Trennmechanismen: Der Leitungsschutzschalter kombiniert einen thermischen Auslöser für den Überlastschutz mit einem elektromagnetischen Auslöser für den Kurzschlussschutz, um umfassenden Schutz zu gewährleisten. Montage und Anschluss: Die Montage erfolgt auf einer standardisierten DIN-Hutschiene (TH35), und der Schalter verfügt über Schraubklemmen, die Leiterquerschnitte von 0,75 mm² bis 35 mm² aufnehmen können, was eine flexible Installation ermöglicht. Normenkonformität und Schutzart: Der S201-B13 entspricht den Normen IEC/EN 60898-1 und IEC/EN 60947-2 und bietet eine Schutzart von IP20, was einen grundlegenden Schutz gegen feste Fremdkörper gewährleistet.

System pro M compact nach DIN VDE 0641/T 11, Schaltvermögen: 6 kA, Strombegrenzungsklasse: 3, zur Verdrahtung Phasenschienen der Serie PS 1/.. bzw. PS 3/.. verwenden Auslösecharakteristik: BBemessungsstrom: 13ABemessungsspannung: 230VSpannungsart: AC/DCFrequenz: 60HzBreite in Teilungseinheiten: 1Polzahl (gesamt): 1Energiebegrenzungsklasse: 3Zusatzeinrichtungen möglich: jaÜberspannungskategorie: 3Einbautiefe: 69mmSchutzart (IP): IP20Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6kABemessungsschalt...

ABB Stotz S&J Sicherungsautomat S201-B13 Hersteller:ABB Stotz S&J Bezeichnung:Sicherungsautomat 6kA 13A B 1p Typ:S201-B13 Einbautiefe:69 mm Auslösecharakteristik:B Polzahl (gesamt):1 Anzahl der abgesicherten Pole:1 Bemessungsstrom:13 A Bemessungsspannung:230 V Bemessungsisolationsspannung Ui:440 V Bemessungsstoßspannungsfestigkeit Uimp:4 kV Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V:6 kA Spannungsart:AC/DC Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V:6 kA Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V:10 kA Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V:10 kA Frequenz:50..60 Hz Verlustleistung:2,3 W Energiebegrenzungsklasse:3 Unterputzmontage:nein Mitschaltender Neutralleiter:nein Überspannungskategorie:3 Verschmutzungsgrad:3 Zusatzeinrichtungen möglich:ja Breite in Teilungseinheiten:1 Schutzart (IP):IP20 Umgebungstemperatur während des Betriebs:-25..55 °C Anschließbarer Leiterquerschnitt mehrdrähtig:0,75..25 mm² Anschließbarer Leiterquerschnitt eindrähtig:0,75..35 mm² Explosionsgeschützt:nein ABB Stotz S&J Sicherungsautomat S201-B13: weitere Details Die Sicherungsautomaten der Baureihe S 200 schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 200 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen. Geliefert wird: ABB Stotz S&J Sicherungsautomat 6kA 13A B 1p S201-B13, Verpackungseinheit: 1 Stk., EAN: 4016779465007

Sicherungsautomaten aus dem System pro M compact Baureihe S 200 Schaltvermögen: 6 kA Strombegrenzungsklasse: 3, für Leitungsschutz Auslösecharakteristik B, nach DIN VDE 0641/T 11 1-polig Polzahl: 1-polig Stromstärke: 13 A Einbautiefe 69 mm Auslösecharakteristik B Polzahl (gesamt) 1 Anzahl der abgesicherten Pole 1 Bemessungsstrom 13 A Bemessungsspannung 230 V Bemessungsisolationsspannung Ui 440 V Bemessungsstoßspannungsfestigkeit Uimp 4 kV Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V 6 kA Spannungsart AC/DC Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V 6 kA Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V 10 kA Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V 10 kA Frequenz 50 - 60 Hz Verlustleistung 2,3 W Energiebegrenzungsklasse 3 Unterputzmontage nein Mitschaltender Neutralleiter nein Überspannungskategorie 3 Verschmutzungsgrad 3 Zusatzeinrichtungen möglich ja Breite - Install.Baumaterial Zählerschr./Verteilg Reiheneinb.Inst.-Ger - ABB Compact Automat S201-B13 62 1-polig GH S201 0001 R0135
