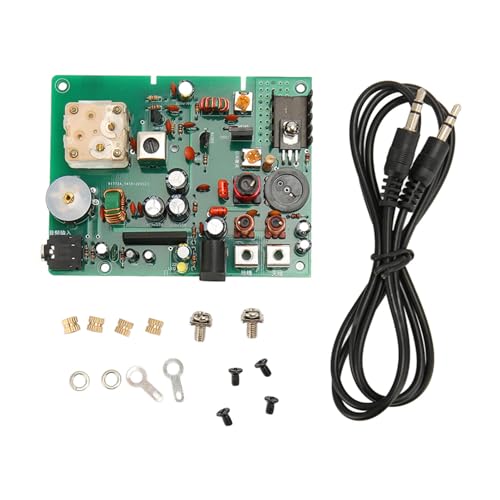

Radio-Mittelwellensender, Radio-Mittelwellen-AM-Sender DIY-Sender-Kit 530-1600 kHz Schallverstärkung 9V2A für CD-Player

Produktbeschreibung

HOCHFREQUENZMODULATION: C22, C23 Klangkondensatoren, SW3 einstellen, um die richtige Klangspannung zu erhalten, R15 Gegenkopplungswiderstand, SW2, R14 Vorspannungswiderstand, SW2 einstellen, kann die Klangqualität verbessern. OSZILLATIONSQUELLE: Q1 besteht aus einem gemeinsamen Basismodulationstransformator-Oszillationskreis, der hochfrequente Signale mit gleicher Amplitude erzeugt. Der CV kann auf eine Frequenz von 530-1600 kHz eingestellt werden, R10, C19 für das positive Rückkopplungsnetzwerk, C18 für den Hochfrequenz-Bypass Kondensatoren, um eine gemeinsame Basis und Schaltung zu erreichen, C16-Netzteilfilterung und Hochfrequenz-Bypass, C17-Netzteilfilterung; R7, R8, R9 für den Vorspannungswiderstand. HOCHFREQUENZVERSTÄRKUNG: Q2 Q1 Hochfrequenzamplitudensignalweiterverstärkung, C20 für die Kopplungskapazität, C21 Hochfrequenz-Bypasskapazität, R11, R12 für den Vorspannungswiderstand, B2 für die Hochfrequenz-Breitbandleitungsinduktivität. B2 Sekundärausgang Hochfrequenzspannung. SOUNDVERSTÄRKUNG: R2, R3 für den Zugangswiderstand zur Tonquelle, SW1-Lautstärkepotentiometer, IC1-Soundverstärkerchip, C9-Soundkopplungskondensatoren, C11, C12 Sound-Bypass-Kondensatoren, R1, C8 RC-Filterschaltung, R5, D1 Leistungsanzeigen. FILTERNETZWERK: L2, L3, C26, C27 für das Tiefpassnetzwerk, filtern die hohen Harmonischen heraus, sodass die Wellenform nahezu sinusförmig ist und zur Antenne passt.
