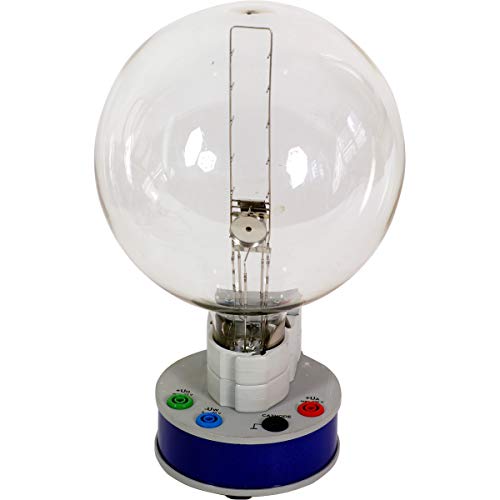

3B Scientific Physik Lehrmittel - Fadenstrahlröhre auf Anschlusssockel R - Ablenkung von Elektronenstrahlen im homogenen Magnetfeld

Produktbeschreibung

Experimente mit dieser Fadenstrahlröhre decken folgende fundamentale Themenfelder der Physik ab: Elektronen im Magnetfeld: Ablenkung auf eine geschlossene Kreisbahn; Bestimmung der spezifischen Ladung e/m des Elektrons Die Röhre zeichnet sich dadurch aus, dass sie einen leuchtend, scharf begrenzten Elektronenstrahl entstehen lässt, der im homogenen Magnetfeld auf eine Kreisbahn abgelenkt wird. In die Röhre eingebaute Messmarken erlauben die parallaxenfreie Bestimmung des Kreisbahndurchmessers des abgelenkten Strahls, was letztendlich zur quantitativen Bestimmung der spezifischen Ladung des Elektrons e/m führt. Zum Schutz ist im Sockel der Röhre eine Schutzschaltung installiert, die die Spannung oberhalb der auf dem Röhrensockel angegebenen „Cutoff-Voltage“ (Abschaltspannung) abschaltet und damit verhindert, dass bei zu hoher Heizspannung die Heizung zerstört werden könnte. Gasfüllung: Neon; Gasdruck: 1,3 x 10-5 hPa; Heizspannung: 5 – 7 V DC; Heizstrom: < 150 mA; Wehneltspannung: 0 bis -50 V; Anodenspannung: 200 – 300 V; Anodenstrom: < 0,3 mA; Kreisbahndurchmesser: 20 – 120 mm; Messmarkenabstand: 20 mm; Kolbendurchmesser: 160 mm; Abmessungen: ca. 115 mm x115 mm x 35 mm; Masse: ca. 820 g
